产品特点
电压输入范围:±10V, ±5V, ±1V, ±500mV, ±150mV
电流输入范围:4~20mA ±20mA（内部集成120Ω精密电阻）
分辨率:16-bit
采样率:10次/秒
测量精度:≥±0.1%或者更好
零点温漂:±6 μV/°C
满量程温漂:±25 ppm/℃
电源消耗:1.2 W @ 24VDC
过压保护:±35V
光电隔离:3750 Vrms
隔离电压保护:3000 VDC
1路LED作为电源/通讯指示
接口/格式:RS-485/RS232(HMI):奇偶校验(N), 数据位(8), 停止位(1),波特率1200 ~ 115200bps
I/O连接类型:6针端子
电源输入电压:+10 ~ +30 VDC
工作温度:-25 ~ 75°C
湿度:5 ~ 95% RH,无冷凝
看门狗时间:系统（1.6秒）及通讯时间
协议类型:ADAM(研华)ASCII/MODBUS RTU协议(RS485)

订购信息

ZDAM4017P3 3通道隔离模拟量电压电流采集模块

下载技术资料　　发邮件给我们

下载技术资料　　发邮件给我们

　　智源通科技ZDAM-4015P2是16位A/D 2通道RTD隔离PT100/PT1000温度采集模块，它为所有通道都提供了 可编程的输入范围，例如：通道1输入范围是 -50 to 150° C，同时其他的通道可以是0 to 100° C或-200 to 200° C。 还支持Modbus协议。

产品特点
Channel Number 2 differential
Support Protocol ADAM ASCII and MODBUS/RTU
Input Type Pt100, Pt1000, BALCO500, Ni
Input Connections 2 or 3 wires
Wire Burnout Detection Yes
Input Type and Temperature
Range
Pt100: -50 to 150° C
0 to 100° C
0 to 200° C
0 to 400° C
-200 to 200° C
Pt1000: -40 to 160° C
Balco500: -30 to 120° C
Ni 50 RTD: -80 to 100° C
Ni 508 RTD: 0 to 100° C
Isolation Voltage 3000 VDC
Sampling Rate 10 sample/second (total)
Input Impedance 10 MΩ
Resolution 16-bit
Accuracy ±0.1% or better
CMR@50/60Hz 120 dB
NMR@50/60Hz 100 dB
Span Drift ± 25 ppm/°C
Zero Drift ± 3 μV/°C
Watchdog Timer System (1.6 second) and Communication
Power Input +10~+30 VDC (non-regulated)
Power Consumption 1.2 W @ 24VDC

订购信息

ZDAM4015P2 2通道RTD隔离PT100/PT1000温度采集模块

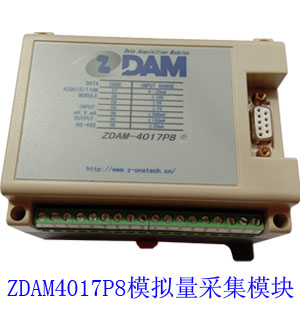

　　智源通科技ZDAM-4017P8是16位A/D8通道的电压电流模拟量输入模块，它为所有通道都提供了 可编程的输入范围，例如：通道1输入范围是±10V，同时其他的通道可以是±5V或±20mA。 还支持Modbus协议，ZDAM4017P8还增加了4~20mA的输入范围，测量电流时，不需要外接电 阻，只需打开盒盖，设置跳线到△即可

产品特点

电压输入范围:±10V, ±5V, ±1V, ±500mV, ±150mV
电流输入范围:4~20mA ±20mA（内部集成120Ω精密电阻）
分辨率:16-bit
通讯速度（bps）:RS-485两线1200,2400,4800,9600,19.2K,38.4K,57.6K,115.2K
采样率:10次/秒
测量精度:≥±0.1%或者更好
零点温漂:±6 μV/°C
满量程温漂:±25 ppm/℃
电源消耗:1.2 W @ 24VDC
过压保护:±35V
光电隔离:3750 Vrms
隔离电压保护:3000 VDC
1路LED作为电源/通讯指示
接口/格式:RS-485/RS232(HMI):奇偶校验(N), 数据位(8), 停止位(1),波特率1200 ~ 115200bps
I/O连接类型:18针端子
HMI显示接口:RS232 9PIN
电源输入电压:+10 ~ +30 VDC
工作温度:-25 ~ 75°C
湿度:5 ~ 95% RH,无冷凝
看门狗时间:系统（1.6秒）及通讯时间
协议类型:ADAM(研华)ASCII/MODBUS RTU协议(RS485)
:MODBUS ASCII/ RTU协议(HMI)

订购信息

ZDAM4017P8 8通道隔离模拟量电压电流采集模块

下载技术资料　发邮件给我们

下载技术资料　　发邮件给我们

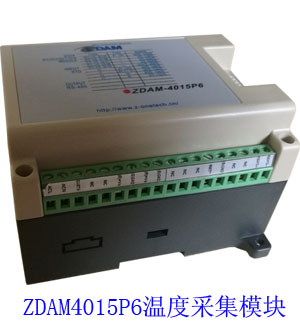

　　智源通科技ZDAM-4015P6是16位A/D 6通道RTD隔离PT100/PT1000温度采集模块，它为所有通道都提供了 可编程的输入范围，例如：通道1输入范围是 -50 to 150° C，同时其他的通道可以是0 to 100° C或-200 to 200° C。 还支持Modbus协议。

产品特点
Channel Number 6 differential
Support Protocol ADAM ASCII and MODBUS/RTU
Input Type Pt100, Pt1000, BALCO500, Ni
Input Connections 2 or 3 wires
Wire Burnout Detection Yes
Input Type and Temperature
Range Pt100: -50 to 150° C/ 0 to 100° C/ 0 to 200° C/ 0 to 400° C/

-200 to 200° C/ Pt1000: -40 to 160° C/ Balco500: -30 to 120° C/

Ni 50 RTD: -80 to 100° C/ Ni 508 RTD: 0 to 100° C
Isolation Voltage 3000 VDC
Sampling Rate 10 sample/second (total)
Input Impedance 10 MΩ
Resolution 16-bit
Accuracy ±0.1% or better
CMR@50/60Hz 120 dB
NMR@50/60Hz 100 dB
Span Drift ± 25 ppm/°C
Zero Drift ± 3 μV/°C
Watchdog Timer System (1.6 second) and Communication
Power Input +10~+30 VDC (non-regulated)
Power Consumption 1.2 W @ 24VDC

订购信息

ZDAM4015P6 6通道RTD隔离PT100/PT1000温度采集模块

下载技术资料　　发邮件给我们

　　智源通科技ZDAM-4045是单串口（RS232/485/422）网络服务器模块，提供串口转网络功能，能够将RS-232/485/422串口转换成TCP/IP网络接口，实现RS-232/485/422串口与TCP/IP网络接口的数据双向透明传输。使得串口设备能够立即具备TCP/IP网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。它支持波特率、IP网络参数 可编程，可选择自动IP或者固定IP地址，支持TCPS、TCPC、UDP协议。

产品特点
1、体积小，使用简单方便

2、网络参数可以通过浏览器设定

3、不用安装APP

4、即插即用

5、可以按客户要求定制

订购信息

ZDAM4045 单串口（RS232/485/422）网络服务器

下载技术资料　　发邮件给我们

　　ZDAM-4069 8-channel Relay Output Module
The ADAM-4069 Relay Output Module provides eight channels; six are Form A and the rest are Form C. This module is excellent for ON/OFF control or low-power switching applications.

产品特点
●Number of Relay Output Channel: 8
●Digital Output: (Source)
– 6 Form A, 2 Form C
– AC 5A@250V
– DC 5A@30V
– ON/OFF : 5ms/ 5.6ms
●Power Consumption: 2.2 W
●Supports Modbus/RTU protocol
●I/O Connector Type: 13-pin plug-terminal * 2
●Support Safety Value: Force the DO channels to safety status when communication is in time-out and over pre-defined period.

订购信息

ZDAM4069 8通道继电器模块

下载技术资料　　发邮件给我们

　　The ZDAM-4055 offers 8 channel isolated digital input and 8 channel isolated digital output for critical applications. The inputs accept 10~50 V voltage, and the outputs can supply 5~40 VDC at the open collector. The ADAM-4055 is user friendly with built LED indicator for status reading.

产品特点
DI/O channel number :8 digital inputs/ 8 digital outputs
Input/Output :RS-485 (2-wire)

speed (bps):1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
Maximum distance:4000 ft. (1200 m)
Isolation voltage: 2500 VDC
Opto-isolator response time: 25 μs
Over-voltage protect 70 :VDC
ESD (Electro Static Discharge) : 2000 VDC
Digital input level
Dry Contact:
Logic level 0:Open
Logic level 1:Close to GND
Wet Contact:
Logic level 0:+3V maximum
Logic level 1:+10 to 50V
Digital output:Open collector to 40 V
Sink-current
Power dissipation:200 mA maximum Channel: 1W maximum Total: 2.2W (8
channels)
LED Indicator: On: Active/Off: Non-active
Support protocol ADAM ASCII and MODBUS/RTU
Watchdog timer System (1.6 second) and communication
Power supply :+10 to +30 VDC (non-regulated)
Power consumption :1.0 W @ 24 VDC

订购信息

ZDAM4055 8通道输出和8通道输入模块

下载技术资料　　发邮件给我们

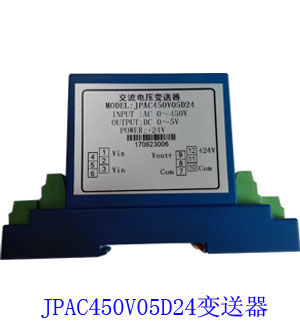

　　智源通科技JPAC450V05D24变送器模块

工作原理 ：新型电磁隔离
产品用途 ：用于测量交流电压，特别使用于工频50Hz正弦波交流电压
产品优势 ：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，测量电压直接输入
产品应用 ：广泛用于测量交流电压的场所

产品特点
●安装方式:标准导轨+平面螺钉固定
●原边额定电流:5V;20V;50V;100V；200V；220V；300V；380V；500V；800V；1000V；用户指定
●原边测量范围:6V；25V；60；120；240V；250V；360V；450V；600V；900V；1200V
●额定输出:1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定
●辅助电源:DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,AC220V；DC220V;用户指定
●负载能力:电压输出：5mA；电流输出：6V●线性度:0.1%
●准确度:0.1%;0.2%;0.5%●过载能力:2倍标称输入,可持续
●隔离耐压:3kV/50Hz,1Min●失调电压:<=10mV
●温度漂移:<=100PPM/℃●频带宽度:20~5KHz
●消耗电流:<5mA+输出电流●响应时间:<250mS
●工作温度:-10℃~+70℃●储存温度: -25℃~+85℃

订购信息

产品清单、使用说明：产品规格参数及端子定义以产品标识为准。

下载技术资料　　发邮件给我们

　　智源通科技JPAC450V420D24变送器模块

工作原理 ：新型电磁隔离
产品用途 ：用于测量交流电压，特别使用于工频50Hz正弦波交流电压
产品优势 ：最佳的性能/价格比，耗电损，体积小，重量轻，安装简便，测量电压直接输入
产品应用 ：广泛用于测量交流电压的场所

产品特点
●安装方式:标准导轨+平面螺钉固定
●原边额定电流:5V;20V;50V;100V；200V；220V；300V；380V；500V；800V；1000V；用户指定

●原边测量范围:6V；25V；60；120；240V；250V；360V；450V；600V；900V；1200V
●额定输出:1V;2V;5V;10V;DC0~20mA;DC4~20mA;用户指定
●辅助电源:DC5V，DC12V ,DC24V ,DC±5V，DC±12V ,AC220V；DC220V;用户指定
●负载能力:电压输出:5mA；电流输出：6V●线性度:0.1%
●准确度:0.1%;0.2%;0.5%●过载能力:2倍标称输入,可持续
●隔离耐压:3kV/50Hz,1Min●失调电压：<=10mV
●温度漂移:<=100PPM/℃●频带宽度:20~5KHz
●消耗电流:<5mA+输出电流●响应时间:<250mS
●工作温度: -10℃~+70℃●储存温度:-25℃~+85℃

订购信息

产品清单、使用说明：产品规格参数及端子定义以产品标识为准。

下载技术资料　　发邮件给我们

　　智源通科技定制各类变送器模块

工作原理 ：线性光电隔离或调制解调原理
产品用途 ：用于测量直流电压
产品优势 ：最佳的性能/价格比，响应快，精度高，稳定性好，体积小，重量轻，安装简便，
测量电压直接输入
产品应用 ：广泛用于测量直流电压的场所

产品特点
●安装方式:标准导轨+平面螺钉固定
●原边额定电流:1mA，5mA;10mA;20mA;100mA;200mA;500mA;1A;2A;5A;8A;10A;用户指定
●原边测量范围 : 2mA；10mA;20mA;40mA;200mA;300mA;600mA;1.5A;3A;6A;10A;12A
●额定输出:5V;10V;DC0~20mA;DC4~20mA;用户指定
●辅助电源:DC12V ,DC24V ,DC±5V，DC±12V ,AC220V/110V;DC220V/110V;用户指定
●负载能力:电压输出:5mA；电流输出:6V●线性度:0.1%
●准确度:0.2%;0.5%●过载能力:2倍标称输入,可持续
●隔离耐压:1Kv;3kV/50Hz,1Min●失调电压:<=10mV
●温度漂移:<=100PPM/℃●频带宽度:DC
●消耗电流:<25mA+输出电流●响应时间:光电隔离<15uS;调制型>150mS
●工作温度: -10℃~+70℃ ●储存温度: -25℃~+85℃

产品清单、使用说明：产品规格参数及端子定义以产品标识为准。
