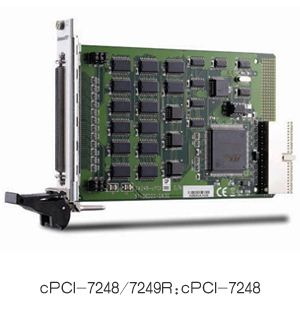

cPCI-7248 搭载了可编程定时器/计数器。一个16 位计数器用来事件计数，另一个32 位定时器用来产生定时中断。cPCI-7248 提供了DIO通道的多种可编程中断，以及定时器输出。

产品特点
*3U欧规卡规格，兼容CompactPCI规范 (PICMG 2.0 R2.1)
*48通道数字TTL输入/输出
*模拟2/1个工业标准8255 PPI（模式0）
*支持更高驱动能力的缓冲电路
*接口可独立配置为输入或输出
*数字输入可使用外部锁存信号
*板载8254定时器/计数器芯片
*连接器可提供+12 V和+5V电源

订购信息

cPCI-7248 48通道DIO和定时器/计数器模块
配件或背板I/O
DIN-100S-01 带100 针SCSI-II 连接器，标准导轨安装（不包 括线缆）
ACL-102100-1 100针SCSI-II线缆（匹配AMP-787082-9），1米

下载技术资料　　发邮件给我们

下载技术资料　　发邮件给我们

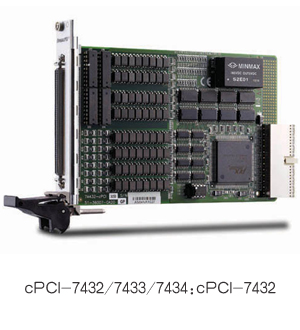

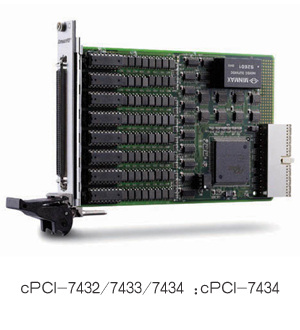

　　凌华科技cPCI/PCI-743X系列是64通道高密度数字输入输出卡，提供了高可靠的2500 V隔离保护，适用于大多数工业应用。cPCI/PCI-7432和cPCI/PCI-7433的宽输入范围，使之易于感应外部设备的状态。PCI-743X系列有多个型号，比如输入范围从0到24 V的标准版，以及拥有0到50 V的高输入范围的HIR版。PCI-7433 ALC专为交流电源测试系统而设计。

cPCI/PCI-7432和cPCI/PCI-7434拥有5到35 V的宽输出范围，适用于继电器驱动和工业自动化应用。cPCI/PCI-7432 和cPCI/PCI-7433还在数字输入通道上提供了两个配置简便的中断源。

产品特点
*3U欧规卡规格，兼容CompactPCI规范（PICMG 2.0 R2.1） （cPCI-7432/7433/7434）
*32通道隔离数字输入和32通道隔离数字输出 （PCI-7432/7432HIR, cPCI-7432）
*64通道隔离数字输入（PCI-7433/7433HIR、cPCI-7433）
*64通道隔离数字输出（PCI-7434, cPCI-7434/7434P）
*隔离电压：5000 VRMS: cPCI-7432/7433/7434/7434P
*隔离输入电压高达24 V (PCI-7432/7433, cPCI-7432/7433)
*单个隔离输出灌电流高达500 mA

订购信息

cPCI-7433 64通道隔离数字输入卡
cPCI-7434 64通道隔离数字输出卡
cPCI-7434P 带源电流晶体管的64通道隔离数字输出卡

产品特点

*兼容PC/104-Plus Rev.1.2规范
*16通道隔离数字输入和16通道隔离数字输出
*无极性数字输入范围
*隔离输入电压高达24V
*2500 VRMS光隔
*每个隔离输出灌电流高达500 mA
*两个外部中断源

订购信息

PCM-7230+ PC/104-Plus 16通道隔离DI和16通道隔离DO模块

下载技术资料　发邮件给我们

下载技术资料　　发邮件给我们

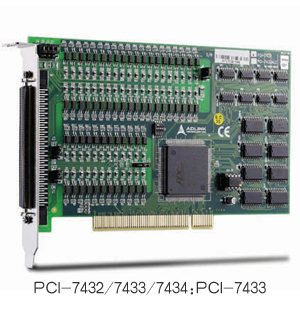

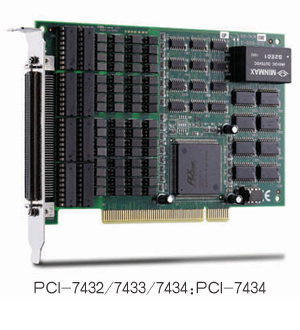

　　凌华科技cPCI/PCI-743X系列是64通道高密度数字输入输出卡，提供了高可靠的2500 V隔离保护，适用于大多数工业应用。cPCI/PCI-7432和cPCI/PCI-7433的宽输入范围，使之易于感应外部设备的状态。PCI-743X系列有多个型号，比如输入范围从0到24 V的标准版，以及拥有0到50 V的高输入范围的HIR版。PCI-7433 ALC专为交流电源测试系统而设计。

cPCI/PCI-7432和cPCI/PCI-7434拥有5到35 V的宽输出范围，适用于继电器驱动和工业自动化应用。cPCI/PCI-7432和cPCI/PCI-7433还在数字输入通道上提供了两个配置简便的中断源。

产品特点
◆支持32位5 V PCI总线（PCI-7432/7433/7434）
◆32通道隔离数字输入和32通道隔离数字输出 （PCI-7432/7432HIR, cPCI-7432）
◆64通道隔离数字输入（PCI-7433/7433HIR、cPCI-7433）
◆64通道隔离数字输出（PCI-7434, cPCI-7434/7434P）
◆隔离电压:2500 VRMS: PCI-7432/7433/7434
◆隔离输入电压高达24 V (PCI-7432/7433, cPCI-7432/7433)
◆隔离输入电压高达50 V (PCI-7432HIR/7433HIR)
◆单个隔离输出灌电流高达500 mA

订购信息

PCI-7432HIR 32通道隔离数字输入和32通道隔离数字输出卡，宽输入范围
PCI-7433HIR 具有宽输入范围的64通道隔离数字输入卡
PCI-7432 32通道隔离数字输入和32通道隔离数字输出卡
PCI-7433 64通道隔离数字输入卡
PCI-7434 64通道隔离数字输出卡
配件或背板I/O
DIN-100S-01 接线端子板，带1个100针SCSI-II连接器，标准导 轨安装（不包括线缆）
ACL-102100-1 100针SCSI-II线缆（匹配AMP-787082-9），1米

下载技术资料　　发邮件给我们

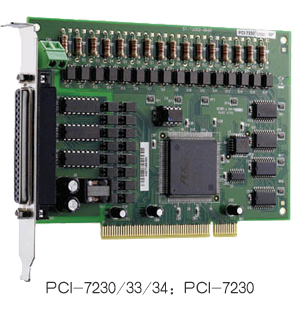

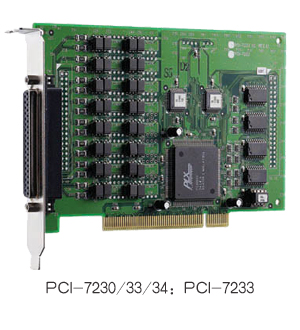

　　凌华科技PCI/LPCI/LPCIe/cPCI-723X系列是32通道隔离输入输出卡，它可以提供2500 V光隔保护。PCI/cPCI/LPCI/ LPCIe-7230拥有的宽输入范围，使之更容易感应到外部设备的状态。无极性特征适合于各种工业应用。同时PCI/ cPCI/LPCI/LPCIe-7230和PCI-7234还拥有5至35V的宽输出范围，适用于继电器驱动和工业自动化应用。PCI -7234P还具备源电流输出能力。

PCI/cPCI/LPCI/LPCIe-7230和PCI-7233在数字输入通道上还提供了两个中断源。PCI-7233 还具有状态改变(COS)功能，可在数字输入状态改变时产生中断。

产品特点
*支持32位5 V PCI总线 (PCI-7230/7233/7234/7234P)
*16通道隔离数字输入和16通道隔离数字输出 (PCI-7230/LPCI-7230/LPCIe-*7230/cPCI-7230)
*32通道隔离数字输入 (PCI-7233)
*32通道隔离数字输出 (PCI-7234/7234P)
*5000 VRMS光隔（PCI-7230和PCI-7233/cPCI-7230)
*2500 VRMS光隔 (PCI-7234/7234P/LPCI-7230/ LPCIe-7230)
*单个隔离输出灌电流高达500mA
*状态改变（COS）中断源 (PCI-7233)

订购信息

PCI-7233 32通道隔离数字输入卡，支持反向逻辑输入
PCI-7230 16通道隔离数字输入和16通道隔离数字输出卡
PCI-7234 32通道隔离数字输出卡
PCI-7234P 带源电流晶体管的32通道隔离数字输出卡
配件或背板I/O
DIN-37D-01 接线端子板,带1个37针D-Sub连接器,标准导 轨安装(不包括线缆)
ACLD-9137-01 通用接线端子板，带1个37针D-Sub插头接口
ACL-10137-1MM 37针D-Sub插头/插头线缆，1米

下载技术资料　　发邮件给我们

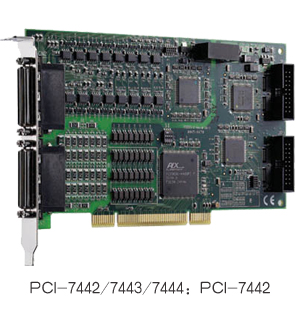

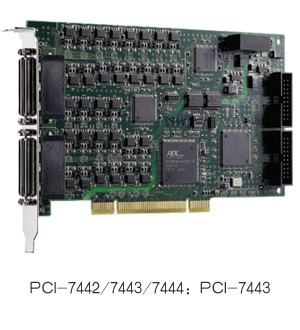

　　面对工业界对高密度数字输入/输出模块日益高涨的需求，凌华科技特别推出了PCI-744X系列数字输入输出卡，该卡提供高达128个光隔通道，大大满足了各种基于PCI应用的要求。

　　PCI-744X系列配备了64（PCI-7442）或128路（PCI-7443）光电隔离数字输入和64（PCI-7442）或128路（PCI- 7444）光电隔离数字输出。在1250 VRMS（不包括线缆）通道至系统的隔离保护下，板卡将能够避免偶然接触外部电压的损坏，同时接地也更为简单。所有输入通道的每个线路隔离都是相同的无极性，甚至在高噪环境下仍能顺利采集数字输入信号。PCI-7442/PCI-7443还具有状态改变（COS）中断特性，能在数字输入信号的逻辑状态发生突变时立即向PCI控制器发出一个中断请求。

　　为了能够在多卡系统中轻松识别每一块DIO卡，PCI-7442/7443/7444还配备了板卡ID，以便快速便捷地进行侦测与故障排除。

产品特点
*支持通用32位3.3 V及5V PCI总线，即插即用
*1250 VRMS隔离电压
*全部数字输入通道的可编程状态改变(COS)检测
*高达28 V电压保护的隔离输入
*干触点输入（PCI-7442）
*全部输出通道具有最高300 mA的高输出驱动能力
*隔离输出通道具有250 mA 的灌电流
*32通道TTL I/O功能

订购信息

PCI-7442 64通道隔离数字输出和64通道隔离数字输入卡
PCI-7443 128通道隔离数字输入卡
PCI-7444 128通道隔离数字输出卡
配件或背板I/O
DIN-68S-01 接线端子板,带1个68针SCSI-II连接器,标准导轨安装(不包括线缆)
ACL-10568D-1 双68针转2个68针SCSI-VHDCI线缆
ACL-10568F 68针SCSI-VHDCI排线

下载技术资料　　发邮件给我们

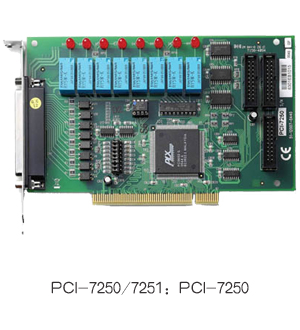

　　凌华科技PCI-7250/7251提供4通道SPDT(C型)及4通道SPST(A型)继电器输出以及8通道隔离数字输入。LPCI/LPCIe-7250和cPCI-7252提供8通道SPDT(C型)继电器输出和8/16通道隔离数字输入。每个继电器状态都会通过板载LED灯显示。当继电器在置位(SET)状态下时，相应的LED灯就会点亮，反之则熄灭。所有的数字输入通道都是无极性、光隔的，可通过设置来开启/关闭RC滤波器。此产品适合于在噪音环境下采集数字输入。

　　PCI-7251是PCI-7250的8通道继电器输出及8通道隔离数字输入扩展卡。PCI-7251的所有I/O特性都和PCI-7250相同。PCI-7251必须和PCI-7250搭配使用并由PCI-7250来控制总线接口。一块PCI-7250卡最多可连接3块PCI-7251卡，PCI-7250的DIO则可因此从8个扩展至最大32个。

产品特点
*支持32位5 V PCI总线（PCI-7250/7251）
*4通道SPDT及4通道SPST继电器 (PCI-7250)
*8通道SPDT及8通道SPST继电器 (PCI-7250 + 1 x PCI-7251)
*12通道SPDT及12通道SPST继电器 (PCI-7250 + 2 x PCI-7251)
*16通道SPDT及16通道SPST继电器 (PCI-7250 + 3 x PCI-7251)
*8通道隔离数字输入（cPCI-7252/PCI-7250/ LPCI-7250/ LPCIe-7250）
*数字输入带板载低通滤波器
*紧凑型、低规PCB（LPCI-7250/LPCIe-7250）

订购信息

PCI-7250 8通道继电器输出和8通道隔离数字输入卡
PCI-7251 8通道继电器输出和8通道隔离数字输入扩展卡, 须搭配PCI-7250使用
配件或背板I/O
DIN-37D-01 带1个37针D-Sub接口，标准导轨安装（不包 括线缆）
ACLD-9137-01 通用接线端子板，带1个37针D-Sub接口
ACL-10137-1MM 37针D-Sub插头/插头线缆，1米

下载技术资料　　发邮件给我们

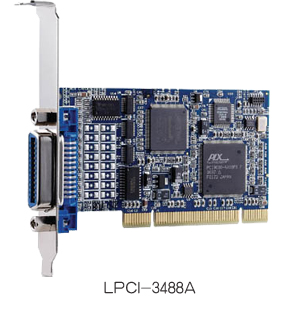

　　凌华科技LPCI-3488A GPIB控制器接口卡与IEEE-488.2仪器控制和通信标准完全兼容，并能够通过IEEE-488线缆来控制最多14个独立仪器。为了满足用户对高性能和测量便携性的需要，凌华科技最新研发了LPCI-3488A。凭借凌华科技在FPGA方面的核心技术，LPCI-3488A提供了可靠的GPIB总线控制能力，支持最高达1.5 MB/s的数据传输率。通过完全兼容NI- 488.2*驱动软件并支持VISA的API，LPCI-3488A可完全兼容您现有的应用和仪器驱动程

产品特点
*支持32位3.3V或5V PCI总线
*完全兼容IEEE-488标准
*数据传输率最高达1.5 MB/s
*API兼容NI-488.2 驱动软件*
*内置2 KB FIFO用于读/写操作
*支持工业标准VISA库
*支持测试和诊断的交互式工具

订购信息

LPCI-3488A 高性能IEEE-488 GPIB接口卡支持Low Profile（低规）PCI总线（附送LPCI（低规PCI）挡片）
配件或背板I/O
ACL-IEEE488-1 IEEE-488 标准线缆，1米
ACL-IEEE488-2 IEEE-488 标准线缆，2米
ACL-IEEE488-4 IEEE-488 标准线缆，4米
ACL-IEEE488-8 IEEE-488 标准线缆，8米

下载技术资料　　发邮件给我们

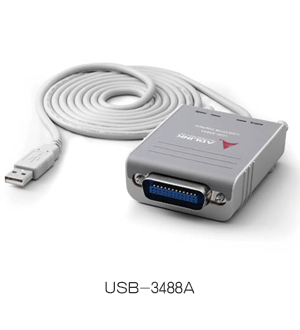

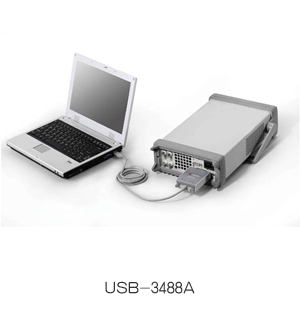

　　凌华科技GPIB接口卡配备了完整的软件支持，包括与NI-488.2*驱动软件完全二进制兼容的API驱动。所有基于GPIB-32.DLL编写的程序在不需要任何修改与编译的情况下直接使用USB-3488A。它还提供了VISA库以保证兼容基于VISA的应用。因此凌华科技USB-3488A完全兼容您现有的应用程序，并可即插即用。

USB-3488A GPIB接口在GPIB仪器和电脑之前提供一个直接的接口，由于可以即插即用，GPIB仪器连接到电脑不需要关机，也不需要额外的电源供应。USB-3488A GPIB接口卡配备一根2米长的USB线缆，它兼容USB 2.0规范。

产品特点
*方便连接笔记本电脑的GPIB
*API兼容NI-488.2 驱动软件*
*完全兼容IEEE-488标准
*完全兼容工业标准VISA库
*仪器连接时不需要GPIB线缆
*即插即用接口
*兼容USB 2.0
*数据传输率最高达1.5 MB/s

订购信息

USB-3488A 高性能IEEE-488 USB接口GPIB卡（包括2米USB线缆）
配件或背板I/O
ACL-IEEE488-1 IEEE-488 标准线缆，1米
ACL-IEEE488-2 IEEE-488 标准线缆，2米
ACL-IEEE488-4 IEEE-488 标准线缆，4米
ACL-IEEE488-8 IEEE-488 标准线缆，8米

下载技术资料　　发邮件给我们

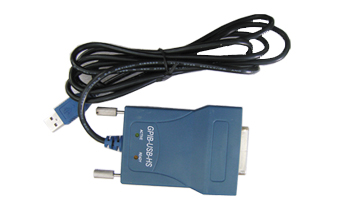

　　此款紧凑型USB-GPIB产品通过USB接口利用一个全功能、即插即用的IEEE-488.2接口控制器可将任何一台电脑与多达14种可编程GPIB仪器连接使用。 GPIB（General-Purpose Interface Bus）是一种通用接口总线，经常用在一些仪器设备上作为通讯控制接口，而GPIB-USB转换器是将具有GPIB接口的仪器设备通过转换为USB接口，再连接到计算机，这样就可以利用计算机强大的功能对具有GPIB接口的仪器设备进行控制和数据传输，以实现和一台或多台仪器的听、讲、控功能，并组成仪器系统，使我们的测试和测量工作变得快捷, 简便, 精确和高效。

产品特点
■兼容IEEE488.1/488.2标准；

■ 可以控制14个GPIB设备；

■ 紧凑轻便型设计；

■ 支持即插即用配置；

■ 无需外部供电；

■ 配置2.0米USB线；

■ 具有2个状态指示灯，清晰表示转换器的运行状态；

■ 兼容USB1.0/2.0协议；

■ 操作系统Windows 2000/XP and Win7；

■ 支持库：Labview;Visual C++;Visual C#;Visual Basic;Delphi；

产品物理特性：

■尺寸：85*66*24(mm)；

■重量：240g

■操作温度：0°~55°

■储存温度：-40°~70°

产品清单：

■GPIB-USB转换器及USB线缆；

■产品光盘，包括驱动程序、库函数、交互控制实用程序、示例程序、用户手册等；

产品应用领域：

　　 包括航天技术、军工产品、医疗电子、电力电子、自动化和通信等行业，需要使用GPIB接口转USB接口的相关设备均可使用。
