产品特点
*支持32位5 V PCI总线（PCI-7250/7251）
*4通道SPDT及4通道SPST继电器 (PCI-7250)
*8通道SPDT及8通道SPST继电器 (PCI-7250 + 1 x PCI-7251)
*12通道SPDT及12通道SPST继电器 (PCI-7250 + 2 x PCI-7251)
*16通道SPDT及16通道SPST继电器 (PCI-7250 + 3 x PCI-7251)
*8通道隔离数字输入（cPCI-7252/PCI-7250/ LPCI-7250/ LPCIe-7250）
*数字输入带板载低通滤波器
*紧凑型、低规PCB（LPCI-7250/LPCIe-7250）

订购信息

PCI-7250 8通道继电器输出和8通道隔离数字输入卡
PCI-7251 8通道继电器输出和8通道隔离数字输入扩展卡, 须搭配PCI-7250使用
配件或背板I/O
DIN-37D-01 带1个37针D-Sub接口，标准导轨安装（不包 括线缆）
ACLD-9137-01 通用接线端子板，带1个37针D-Sub接口
ACL-10137-1MM 37针D-Sub插头/插头线缆，1米

下载技术资料　　发邮件给我们

下载技术资料　　发邮件给我们

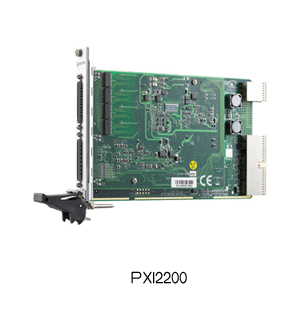

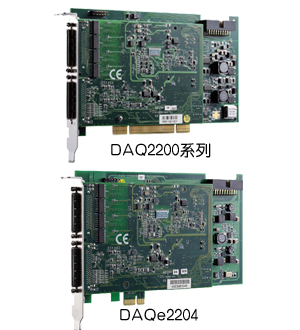

　　凌华PXI/DAQ/DAQe-2200系列是高密度、高性能多功能DAQ卡。它可通过不同增益设置和扫描序列来采样64个AI通道，使其成为通过不同输入范围和采样速度来处理高密度模拟信号的理想选择，还为32个AI通道提供了差分模式，实现了最大程度的降噪。
　　PXI/DAQ/DAQe-2200系列配备了模拟和数字触发功能、2通道12位模拟输出、24-CH可编程数字I/O线及2通道16位通用定时器/计数器。PXI/DAQ/DAQe-2200可全速进行模拟输入和输出，还可通过SSI（系统同步接口）总线来实现多卡同步。自动校准功能可以把增益及偏移调节至指定的精度范围内，同PXI-2020，无需您通过手动调校来校准板卡。

产品特点
*PCI(支持32位 3.3 V 或5 V的PCI总线)

*PXI(符合PXI Rev 2.2规范)

*PCIe(x1 PCI Express接口)

*PCIe(可编程增益：x1, x2, x4, x5, x8, x10, x20, x40, x50, x200 (DAQe-2204); x1, x2, x4, x8 (DAQe-2205 & DAQe-2206))
*64路单端或32路差分模拟输入
*板载1k采样点A/D FIFO
*Scatter-gather DMA，用于模拟输入输出
*通道12位多路切换模拟输出，带波形发生功能
*板载1k采样点D/A FIFO
*24通道TTL数字模拟输入输出
*通过SSI（系统同步接口）总线或PXI触发总线实现多卡 同步

订购信息

DAQ-2204 64通道12位3 MS/s多功能DAQ卡
DAQ-2205 64通道16位500 kS/s多功能DAQ卡
DAQ-2206 64通道16位250 kS/s多功能DAQ卡
配件或背板I/O
DIN-68S-01 68针SCSI-II连接器，标准导轨安装（不包括线缆）

DAQe-2204 64通道12位3 MS/s多功能PCI Express　 DAQ卡
DAQe-2205 64通道16位500 kS/s多功能PCI Express　 DAQ卡
DAQe-2206 64通道16位250 kS/s多功能PCI Express　 DAQ卡

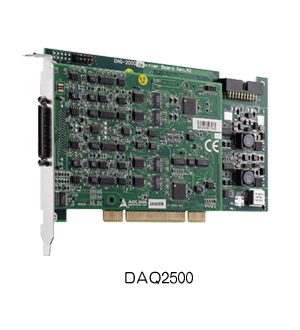

凌华PXI/DAQ/DAQe-2500系列是高速、高性能模拟输出多功能DAQ卡，能够在最高8通道12位同时进行模拟输出的状态下保持1MS/s的更新率。每个通道的基准源和输出极性都是可编程的。结合多个DAC结构，PXI/DAQ/DAQe-2500系列DAQ卡能够产生复杂的调制模拟信号。
这种基于硬件的任意波形发生可降低CPU负载，即使在全速更新所有的模拟输出时亦如此，波形的长度只受系统内存的限制。

PXI/DAQ/DAQe-2500系列整合最高8通道、400kS/s、14位单端模拟输入与可编程极性、24通道可编程数字I/O线以及一个2通道16位通用定时器/计数器。

PXI/DAQ/DAQe-2500系列能够同时进行全速模拟输入和输出，还可通过SSI（系统同步接口）总线来实现多卡同步。自动校准功能可把增益及偏移调节至指定的精度范围内，而不必使用可调电位器来校准板卡。

产品特点

DAQ
*支持32位3.3 V或5 V PCI总线

*基于硬件的任意波形发生
*通道可编程的双极性或单极性模拟输出范围
*板载2k采样点A/D FIFO
*双极性或单极性模拟输出范围
*Scatter-gather DMA，用于模拟输入/输出
*24通道TTL 数字输入/输出
*通过SSI（系统同步接口）总线或PXI触发总线实现 多卡同步

DAQe

*x1 PCI Express接口
*基于硬件的任意波形发生
*板载8k采样点D/A FIFO(DAQe-2501)；板载16k采样点D/A FIFO(DAQe-2502)
*通道可编程的双极性或单极性模拟输出范围
*通道可编程的内部或外部参考源
*8通道400 kS/s 14位单端模拟输入 (DAQe-2501)；4通道400 kS/s 14位单端模拟输入 (DAQe-2502)
*24通道TTL 数字输入/输出
*2通道16位通用定时器/计数器

PXI

*符合PXI Rev 2.2规范
*通道可编程的双极性或单极性模拟输出范围
*板载2k采样点A/D FIFO
*Scatter-gather DMA，用于模拟输入/输出
*24通道TTL 数字输入/输出
*2通道16位通用定时器/计数器
*全自动校准
*通过SSI（系统同步接口）总线或PXI触发总线实现 多卡同步

订购信息

DAQ-2501 4通道12位1 MS/s模拟输出多功能DAQ卡
DAQ-2502 8通道12位1 MS/s模拟输出多功能DAQ卡

DAQe-2501 4通道 12位1 MS/s模拟输出多功能PCI Express DAQ卡
DAQe-2502 8通道 12位1 MS/s模拟输出多功能PCI Express DAQ卡

PXI-2501 4通道12位1 MS/s模拟输出多功能PXI模块
PXI-2502 8通道12位1 MS/s模拟输出多功能PXI模块

配件或背板I/O

DIN-68S-01 68针SCSI-II连接器，标准导轨安装

说明书　　 技术资料　　 驱动下载

发邮件给我们

下载技术资料　　发邮件给我们

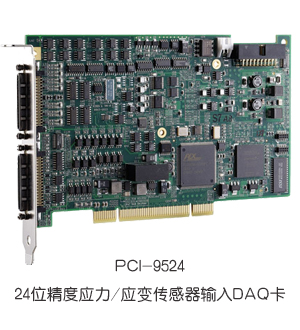

　　PCI-9524是一款性能稳定的多功能模块，设计用于立即投入使用的材料测试系统（MTS）。配备了四个应变计传感器输入通道、四个通用模拟输入通道，以及一个3轴运动控制器PCI-9524为MTS厂商提供了全套的硬件解决方案。PCI-9524可以轻松地将物理量的测量与闭环控制的实施策略整合到一个单模块封装中。对于传感器测量，PCI-9524支持敏感度1.0mV/V至4.0mV/V，还提供了满量程1/200000测量精度。这些功能都使PCI-9524适用于大规模传感器的精确测量。
　　PCI-9524还配备了四个24位通用模拟输入通道，它们可以用来精确测量LVDT（位移传感器）和线性电位器信号，获得高分辨率位移。

　　由于具备了运动控制功能和16位DA通道，PCI-9524配备了液压系统控制功能的三个步进/伺服马达轴和两个通道。通过对内置的增量式编码器反馈通道，PCI-9524能够实现MTS的闭环控制策略。

　　PCI-9524利用一个模块便实现了控制或测量功能令人印象深刻，从而为MTS厂商省下了宝贵的开发和整合时间。

产品特点
◆4通道应力计传感器输入　

◆最高30 kS/s采样率　

◆满量程下最高精度达1/200,000数　

◆4通道模拟输入，24位分辨率　

◆3通道PWM输出，支持单脉冲和脉冲增益

◆3轴运动控制器，带有OUT/DIR输出

◆2通道16位模拟输出　

◆ 自动校准功能

订购信息

PCI-9524 24位高精度应变测试输入卡 配件或背板I/O
配件或背板I/O
DIN-68S-01 带1个68针SCSI-II连接器,标准导轨安装(不包括线缆)

ACL-10568-1 68针SCSI-VHDCI线缆，1米

ACL-10568-3 68针SCSI-VHDCI线缆，3米

下载技术资料　　发邮件给我们

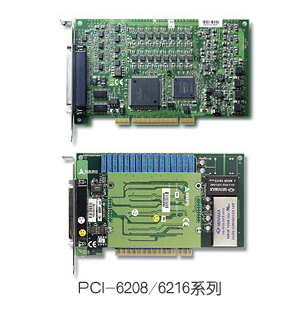

　　凌华科技PCI-6208系列是8或16通道、16位模拟输出卡。PCI-6208-GL系列提供8通道电压输出，范围±10 V，特点为15位单调性，10 V/μs压摆率。板载模拟开关使上电误差最小化。PCI-6216V-GL系列将电压输出通道扩展至总计16个以获得更高的模拟输出密度。除电压输出等特性，PCI-6208A还具备了范围为0-20 mA, 4-20 mA, 及5-25mA的8路电流输出。EXP-8A子板提供高品质的电压到电流转换器。PCI-6208A能够以1.3 mA/μs的压摆率传输14位单调性电流。凌华科技PCI-6208系列提供高分辨率、高密度模拟输出等功能，适合ATE、信号发生、工业过程控制、伺服控制及其它工业控制应用。

产品特点
*支持32位3.3 V或5 V PCI总线(PCI-6208/6216-GL)
*16位D/A分辨率
*15位分辨率的电流转换器(PCI-6208A/cPCI-6208A)
*8通道电压输出(PCI/PCIe/cPCI-6208V-GL)
*16通道电压输出(PCI/PCIe/cPCI-6216V-GL)
*8通道电流输出(PCI/cPCI-6208A)
*双极性模拟输出范围
*4通道TTL数字量输入及4通道TTL数字量输出

订购信息

PCI-6208V-GL 8通道16位电压输出卡
PCI-6216V-GL 16通道16位电压输出卡
PCI-6208A 8通道16位电压电流输出卡
配件或背板I/O
DIN-37D-01 带1个37针D-Sub接口，标准导轨安装（不包括线缆）
ACLD-9137-01 通用接线端子板，带1个37针D-Sub插头
ACLD-9137F-01 通用接线端子板，带37针D-Sub孔型插座
ACL-10137-1MM 37针D-Sub双插头线缆，长度1米
ACL-10137-1MF 37针D-Sub双插头线缆，长度1米

下载技术资料　　发邮件给我们

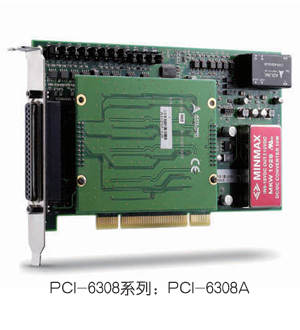

　　PCI-6308V是PCI接口的高性能12位模拟输出卡，提供8个独立电压输出通道，每个通道能够实现双极性电压输出、单极性电压输出及单极性0至用户定义电压值输出。PCI-6308V持续提供优良的单调性、低失真及低微分线性误差。PCI-6308V输出范围为双极性-10至+10 V、单极性0至10 V及用户定义范围，通过跳线可选择外部参考输入。PCI-6308A是PCI-6308V和8通道电流输出扩展板EXP-8A的组合。EXP-8A板包括8个高精度电压/电流转换器。

　　凌华科技PCI-6308系列产品提供灵活、隔离的模拟输出功能，是ATE、信号发生、工业过程控制、伺服控制及其他工业控制领域的理想选择。

产品特点
*支持32位5 V PCI总线
*12位D/A分辨率 (PCI-6308V及PCI-6308A)
*隔离8通道12位电压输出(PCI-6308V及PCI-6308A)
*隔离8通道12位电流输出 (PCI-6308A)
*双极性或单极性输出范围
*4通道隔离数字输出及4通道隔离数字输入
*2500 VRMS光隔
*紧凑型，半高PCB

订购信息

PCI-6308V 8通道12位隔离电压输出卡
PCI-6308A 8通道12位隔离电压及电流输出卡

下载技术资料　　发邮件给我们

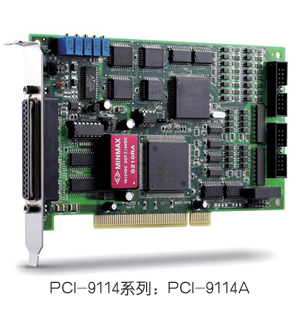

　　凌华科技PCI-9114系列是32通道、16位高分辨率多功能DAQ卡，特点在于模拟输入的灵活配置。此产品分为两类：正常增益版本和高增益版本。两个版本都可为双极性和单极性输入提供4种可编程输入范围。PCI-9114DG/HG产品A/D的采样率为100kS/s，分辨率16位，而PCI-9114A-DG/HG产品的采样率高达250 kS/s，分辨率16位。此产品支持自动模拟输入扫描，提供8通道差分模拟输入，以提供良好的降噪效果；另外还提供16通道单端模拟输入。

PCI-9114还配备1通道16位通用定时器/计数器、16通道隔离数字输入及16通道隔离数字输出。凌华科技PCI-9114拥有高性价比、可靠的数据采集能力，是各种应用的理想选择。

产品特点
*支持32位5 V PCI总线
*16位A/D分辨率
*最高100 kS/s的采样率(PCI-9114DG及PCI-9114HG）
*最高250 kS/s的采样率(PCI-9114A-DG及PCI-9114A-HG)
*32通道单端或16通道差分模拟输入
*双极性或单极性模拟输入范围
*板载1 k采样点A/D FIFO
*可编程增益： x1, x2, x4, x8 (PCI-9114DG和PCI-9114A-DG)，和x1, x10, x100 (PCI-9114HG和PCI-9114A-HG)

订购信息

PCI-9114DG 32通道16位100 kS/s正常增益多功能DAQ卡
PCI-9114A-DG 32通道16位250 kS/s正常增益多功能DAQ卡
PCI-9114A-HG 32通道16位250 kS/s高增益多功能DAQ卡

下载技术资料　　发邮件给我们

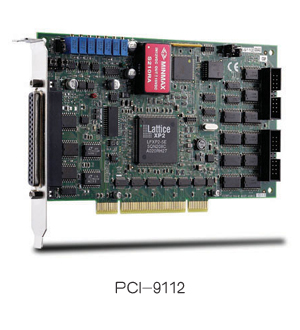

　　凌华科技cPCI/PCI-9112是16通道、12位、110kS/s多功能DAQ卡，其特点在于模拟输入的灵活配置。它对于双极性及单极性输入均可提供4种可编程模拟输入范围。cPCI/PCI-9112的A/D在12位分辨率下采样率高达10kS/s。此产品支持模拟输入通道自动扫描，提供8通道模拟输入的差分模式，降噪效果明显。另外，还拥有16通道模拟输入的单端模式。

　　cPCI/PCI-9112还具备2通道12位模拟输出、1通道16位通用定时器/计数器及16通道数字输入/输出的功能。

产品特点
*支持3.3 V或5 V PCI总线
*12位A/D分辨率，采样率最高110 kS/s
*16路单端或8路差分输入
*1通道16位通用定时器/计数器
*双极性或单极性模拟输入范围
*16通道数字输入及16通道数字输出
*2通道12位多路模拟输出
*紧凑型，半高PCB (PCI-9112)

订购信息

PCI-9112 16通道12位110kS/s多功能DAQ卡
PCI-9112A 16通道12位110kS/s多功能DAQ模块
配件或背板I/O
ACL-10137-1MM 37针D-sub插头/插孔线缆，1米
DIN-37D-01 带1个37针D-Sub接口，标准导轨安装

下载技术资料　　发邮件给我们

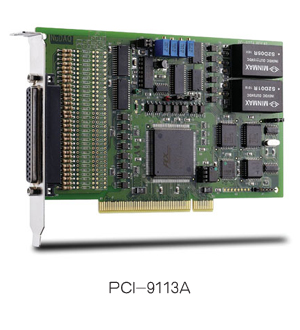

　　凌华科技PCI-9113A是32通道、12位、100kS/s隔离模拟输入卡。PCI-9113A对双极性及单极性输入均提供了3种可编程模拟输入范围。32路单端模拟输入可转换成16路差分模拟输入，这在苛刻工业环境中提高了抗噪音能力。
模拟输入和PC系统接地隔离，这个功能不仅保护PC不受信号线电涌的危害，而且彻底解决了工业测量领域常见的接地回路及共模问题。

PCI-9113A为输入信号调理提供自定义电路区域。每个通道都可进行信号衰减或过滤。有了以上功能，凌华科技PCI-9113A在ATE、传感器监控、数据记录、电力传输以及各种工业测量领域中提供了优异的性价比及可靠的数据采集能力。

产品特点
*支持32位5V PCI总线
*12位A/D分辨率
*采样率最高100 kS/s
*32路单端或16路差分输入
*板载1k采样点A/D FIFO
*双极性或单极性模拟输入范围
*可编程增益：x1、x10、x100
*自动模拟输入扫描

订购信息

PCI-9113A 32通道12位100 kS/s隔离模拟输入卡

下载技术资料　　发邮件给我们

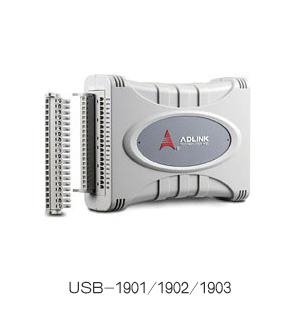

　　凌华科技全新系列USB接口多功能数据采集模块USB-1901/1902/1903，具有16-bit高分辨率，最高可达250 kS/s模拟输入采样频率，提供高性能的A/D和D/A转换，且更新频率达1 MS/s模拟输出，其中USB-1903模块内建高精密转换电阻，可直接量测0-20mA的电流信号。
　　凌华科技USB-1900系列，强调兼顾硬件与软件上即插即用的功能，着重于可便携式的便利性，采用两组20-pin可拆式接头，让使用者更容易配线。可锁固的USB连接线，对于与机台设备连结的使用者，可提高USB接线时的强固性。同时提供多样化弹性机构底座设计，除一般可便携式应用外，也可用于轨道固定或壁挂。另外，可自定义Device ID的设计，便于使用者辨识目前操作中的USB DAQ装置。此外，凌华科技也提供免费的U-Test 软件，您不需编写任何程序，即可操作凌华科技 USB数据采集模块的功能。

产品特点
*USB 2.0高速传输
*USB 供电
*可拆式接头
*可锁式USB接头设计，确保连接稳固
*16-通道250 kS/s电压输入(USB-1901/1902); 8-通道250 kS/s 电压输入(USB-1903)
*2-通道1 MS/s 电压输出(USB-1902/1903)
*模拟和数字信号触发
*提供免费的U-Test测试应用软件

订购信息

USB-1901 16通道16-Bit 250kS/s 模拟输出USB数据采集模块
USB-1902 16通道16-Bit 250kS/s 多功能USB数据采集模块
USB-1903 8通道16-Bit 电流输入多功能USB数据采集模块
选购配件说明 包含：20-pin可拆式接头一对、2米长可锁固USB 连接线、多功能底座、轨道安装套件
配件或背板I/O
RST-20P 20-pin可拆式接头一对
USB-2M-L 2米长可锁固USB连接线
