| 嵌入式模块 |
|

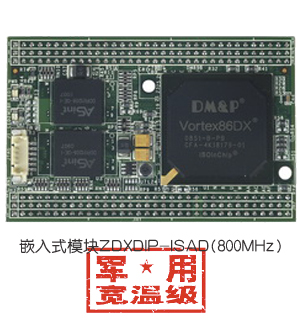

ZDXDIP-ISAD |
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
| ◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,
44pin IDE转Micro SD(可选) |
| |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33)x1,
RS232x5,USB接口x4,
16-bit GPIO接口x2,集成10/100Mbps网口x1 |
◆尺寸：70x45mm，重量：23g,电源供给：单电源+5V,@380mA |
订购信息
ZDX-DIP-ISAD 板载256M DDR2 204脚双排 Vortex86DX处理器模块
ZDX-DIP-ISAD-512 板载512M DDR2 204脚双排 Vortex86DX处理器模块
|
说明书 技术资料 驱动下载
发邮件给我们 |
|

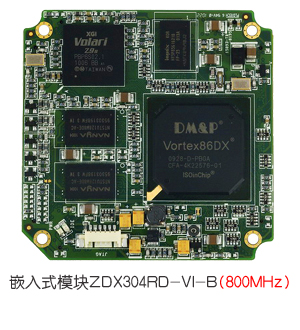

ZDX304RDVI-B |
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT液晶面板接口
板载32M VGA显存，支持1280x1024,16M真彩 |
◆网口：集成10/100Mbps网口 |
| ◆I2C：通过GP34/35控制 |
| ◆串口控制：通过GP36/37控制 |
|
◆闪存盘的支持：板载4M SPI闪盘，板载512MB SST闪盘(1/2/4/GB可选),
MSTI嵌入磁盘模块(16M以上) , 44pin IDE转Micro SD(可选) |
◆脉冲宽度调节：24-32通道 |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x5(TX/RXx1)
,
USB接口(2.0)x4,16-bit GPIO接口x2,
集成10/100Mbps网口x1,并口x1 |
◆尺寸：66x66mm，重量：25g,电源供给：单电源+5V,@620mA |
订购信息
ZDX304RD-VI-B 板载256M DDR2 304脚Vortex86DX处理器模块
ZDX304RD-VI-B5 板载512M DDR2 304脚 Vortex86DX处理器模块
ZYT-DEV-304-VI ZDX-304RD-VI-B开发板
|
说明书 技术资料 驱动下载
发邮件给我们 |

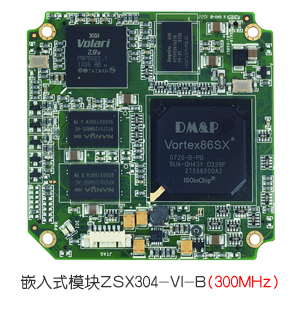

ZSX304-VI-B
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT液晶面板接口
板载32M VGA显存，支持1280x1024,16M真彩 |
| ◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载2M SPI闪盘，板载512MB SST闪盘(1/2/4/GB可选),
MSTI嵌入磁盘模块(16M以上) |
| ◆串口控制：通过GP36/37控制 |
◆I/O接口：增强型IDE接口x1,RS232x5(TX/RXx1),
USB接口(2.0)x4,16-bit GPIO接口x2,
并口x1 ,集成10/100Mbps网口x1 |
| ◆尺寸：66x66mm，重量：25g,电源供给：单电源+5V,@600mA |
|
订购信息
ZSX304-VI-B 板载128M DDR2 304脚Vortex86SX处理器模块
ZYT-DEV-304-VI ZDX-304RD-VI-B开发板
|
说明书 技术资料 驱动下载
发邮件给我们 |

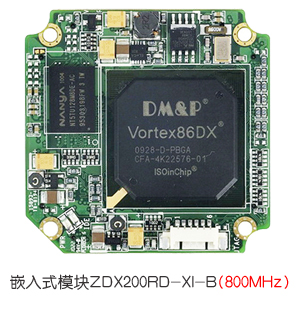

ZDX200RDXI-B
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：16-bit x-ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
| ◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载4M SPI闪盘，板载512MB SST闪盘(1/2/4/GB可选),
MSTI嵌入磁盘模块(16M以上),44pin IDE转Micro SD(可选) |
| ◆脉冲宽度调节：24-32通道 |
| ◆I2C：通过GP34/35控制 |
| ◆串口控制：通过GP36/37控制 |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x5,
USB接口(2.0)x4,16-bit GPIO接口x2,
集成10/100Mbps网口x1 |
| ◆尺寸：48x48mm，重量：15g,电源供给：单电源+5V,@330mA |
订购信息
ZDX200RD-XI-B 板载256M DDR2 200脚Vortex86DX处理器模块
ZYT-DEV-200-XI ZDX-200RD-XI-B开发板
ZYT-2811 PC104 VGA/LCD 显示模块
ZYT-0091 PC104接口转ISA总线
|
说明书 技术资料 驱动下载
发邮件给我们 |

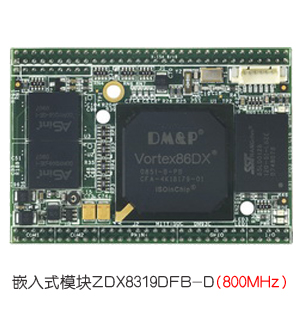

ZDX8319DFB-D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：16-bit x-ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆闪存盘的支持：板载4M SPI闪盘，板载512MB电子盘 |
◆I/O接口：RS232x2(TTLx2),USB接口(2.0)x1,16-bit GPIO接口x1,
并口x1 |
| ◆尺寸：65x45mm，重量：30g,电源供给：单电源+5V,@400mA |
订购信息
| 型号 |
SST-512MB |
SPI-4MB |
TTL |
RS-232 |
| ZDX8319DFB-A |
√ |
|
√ |
|
| ZDX8319DFB-B |
√ |
|
|
√ |
| ZDX8319DFB-C |
√ |
√ |
√ |
|
| ZDX8319DFB-D |
√ |
√ |
|
√ |
|
说明书 技术资料 驱动下载
发邮件给我们 |

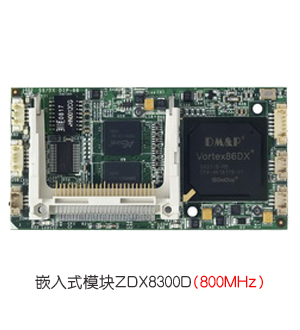

ZDX8300D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：16-bit x-ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆网口：集成10/100Mbps网口
|
| ◆闪存盘的支持：板载4M SPI闪盘，CF卡 Type I/II, |
◆脉冲宽度调节：24通道 |
◆I/O接口：RS232x4,USB接口(2.0)x3,集成10/100Mbps网口x1
|
| ◆尺寸：90x46mm，重量：28g,电源供给：单电源+5V,@380mA |
订购信息
ZDX8300D 板载256MB DDR2内存DIP68脚 Vortex86DX处理器模块
ZDX8300D-512 板载512MB DDR2内存DIP68脚 Vortex86SX处理器模块
ZSX6100-EVB DIP48/68Pin Vortex86SX处理器模块开发板
|
说明书 技术资料 驱动下载
发邮件给我们 |

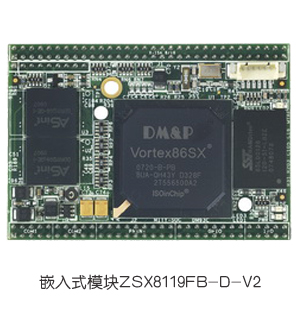

ZSX8119FB-D-V2
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：16-bit x-ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆闪存盘的支持：板载2M SPI闪盘，板载512MB电子盘 |
◆I/O接口：RS232x2(TTLx2),USB接口(2.0)x1,
16-bit GPIO接口x1,并口x1
|
| ◆尺寸：65x45mm，重量：30g,电源供给：单电源+5V,@320mA |
订购信息
| 型号 |
SST-512MB |
SPI-2MB |
TTL |
RS-232 |
| ZSX8119FB-A-V2 |
√ |
|
√ |
|
| ZSX8119FB-B-V2 |
√ |
|
|
√ |
| ZSX8119FB-C-V2 |
√ |
√ |
√ |
|
| ZSX8119FB-D-V2 |
√ |
√ |
|
√ |
|
说明书 技术资料 驱动下载
发邮件给我们 |

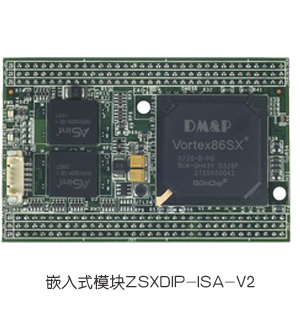

ZSXDIP-ISA-V2
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：ISA 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载2M SPI闪盘 |
◆I/O接口：增强型IDE接口x1,RS232x5(TX/RXx1),
USB接口(2.0)x4,16-bit GPIO接口x2 |
| ◆尺寸：70x45mm，重量：23g,电源供给：单电源+5V,@280mA |
订购信息
ZSXDIP-ISA-V2 板载128M DDR2内存DIP-204脚ISA Vortex86SX处理器模块
|
说明书 技术资料 驱动下载
发邮件给我们 |

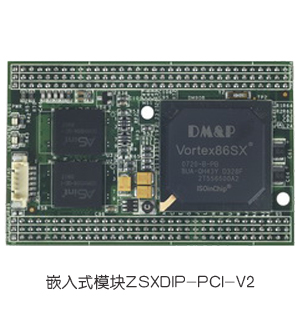

ZSXDIP-PCI-V2
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：PCI 接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载2M SPI闪盘 |
◆I/O接口：增强型IDE接口x1,RS232x5(TX/RXx1),USB接口x4
集成10/100Mbps网口x1,16-bit GPIO接口x2 |
| ◆尺寸：70x45mm，重量：23g,电源供给：单电源+5V,@280mA |
订购信息
ZSXDIP-PCI-V2 板载128M DDR2内存204脚 PCI Vortex86SX处理器模块
|
说明书 技术资料 驱动下载
发邮件给我们 |
