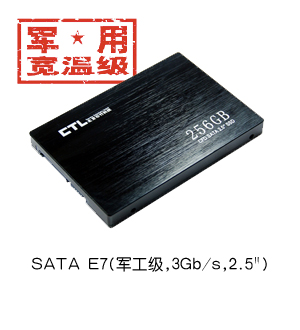

CFD-SATA25E5/E7 是一款2.5inch SATA 规格的SSD 固态电子盘，该系列电子盘接口采用SATA II标准，兼容SATA I，采用更强劲的DuraClass技术通过数据压缩技术减少数据的实际写入量，从而使电子盘具有更高的读写速率、更大的存储容量和更好的稳定性，延长电子盘的使用寿命；MLC 最大512GB 的存储容量和280MB /s 的最大持续读速度和275 持续写速度，能充分满足用户对大容量和高带宽的需求。
该系列电子盘具有多重数据安全保障，ECC/EDC 技术有效地提高了数据的纠错能力，掉电保护功能避免在意外掉电情况下数据的丢失或损坏，安全擦除能够保证数据的安全销毁，防止机密数据外泄。
该系列电子盘为用户提供了加密擦除，加密及物理块擦除，军密擦除三级安全擦除功能，可确保数据删除的彻底性，三种安全擦除功能擦除程度依次加强。安全擦除一旦启动，即使关闭SSD 电子盘的电源也无法中断擦除，一旦再次上电，擦除工作将会继续进行，直到安全擦除工作完成。
CFD-SATA25E5/E7 电子盘针对高读写带宽、大容量存储应用提供高可靠性、高安全的固态存解决方案，适用于车载、舰载、机载等恶劣复杂应用环境。

性能参数
接口 SATA II 接口，兼容SATAI
数据保护 RAISE (Redundant Array of Independent Silicon Elements)
DuraClass 技术 减小NAND Flash 擦写次数，延长电子盘的使用寿命
存储容量 MLC NAND Flash 最大400GB 存储容量，SLC NAND Flash 最大200GB 存储容量
读写速度 最大持续读280MB/s；最大持续写275MB/s
ECC 纠错 48bits/1KB, 加密功能 AES-128 数据加密
掉电保护 支持, 写保护 支持
IOPS 读IOPS:30,000(@4K blocks)，写IOPS:30,000(@4K blocks)
物理自毁 自毁电流3A，自毁时间4s
安全擦除 加密擦除、加密及物理块擦除、军密擦除
加密擦除时间 4s , 加密和物理块擦除 4s + N × 0.33(s/G) (N 代表SSD 物理容量)
军级擦除 30min@128GB
操作系统 免驱动安装，可兼容Windows、Linux、Vxworks 等平台；可用于X86、PowerPC 等各种硬件平台
电气特性
输入电压 +5V
功耗 睡眠 <0.09W；静态 <0.9W ；动态 <2W
环境参数
工作温度 -55℃～ +85℃（军品级）
储存温度 -55℃～ +125℃
工作高度 > 10000m（军品级）
工作湿度 5% ～ 95% （军品级）
振动 0.04g2Hz (20Hz ～ 2000Hz, 随机，3 轴)（军品级）
冲击 30g（军品级）
可靠性
数据存储时间 10 年 , MTTR < 20 分钟
MTBF 10,000,000 小时 , 重量 ≤ 87.5g

订购信息

型号：CFD-SATA25E7-50GS-M
型号：CFD-SATA25E7-100GS-M
型号：CFD-SATA25E7-200GS-M

订货说明

①型号：
CFD-SATA25E5-xGM/S-I/M-yE:
CFD-SATA25E7-xGM/S-I/M-yE:
连续读速率280MB/s，最大持续写速率275MB/s;
MLC 最大物理容量 512GB，SLC 最大物理容量为256GB
* 注：x 表示盘容量；M 表示 MLC，S 表示SLC；I 工业级，C 商业级，M 军品级
y 表示安全擦除类型：C 为加密擦除、F 为加密及物理块擦除、M 为军密擦除
② 交货期 : 4 周以内

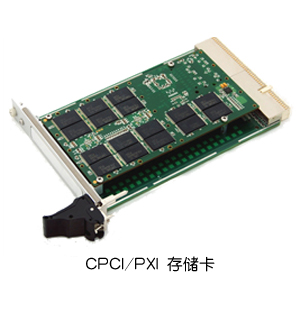

　　CFD-PXI/cPCI 电子盘是一款PXI 规格的电子盘，兼容3U cPCI 系统，采用SLC/MLC NAND Flash 作为存储介质，持续读速度可达130MB/s，持续写速度可达90MB/s，属于D系列性能级别。采用MLC NAND Flash 时，最大存储容量可达256GB；采用SLC NAND Flash 时，最大存储容量可达128GB。

　　控制器采用BCH ECC/EDC 检纠错和掉电保护等技术，对NAND Flash 寿命期内发生的位反转等可以得到有效纠错，大大提高了存储数据的可靠性。适用于PXI/PXIe，cPCI/cPCIe 等嵌入式硬件平台的存储扩展，可应用于潮湿、高低温、震动冲击等恶劣使用环境。

环境参数
工作温度: -40℃～ +85℃（工业级）; 0℃～ +70℃（商业级）
储存温度: -55℃～ +125℃
工作高度: > 10000m
工作湿度: 5% ～ 95%
振动: 0.04g2Hz (20Hz ～ 2000Hz, 随机，3 轴)
冲击: 30g

持续工作时间：10年

产品特点
*PXI 规格，兼容3U cPCI 系统
*支持32bit/66MHz PCI 总线，兼容3.3V/5V 信号
*MLC NAND Flash 最大256GB 存储容量
*SLC NAND Flash 最大128GB 存储容量
*持续读速度可达130MB/s
*持续写速度可达90MB/s
*BCH ECC/EDC 检纠错功能
*掉电保护功能
*三防涂覆（可选）
*抗恶劣环境应用
*支持Windows、Linux、VxWorks 等操作系统
*支持NI Labview 开发环境

订购信息

型号：CFD-PXI-xGM/S-I/C（PXI 规格）
型号：CFD-3CP-xGM/S-I/C（3U cPCI 规格）

订货说明
1、CFD-PXI-xGM/S-I/C (PXI规格)
2、CFD-3CP-xGM/S-I/C (3U cPCI 规格)

x-表示盘容量大小

M-表示MLC，

S-表示SLC，

I-表示工业级，

C-表示商业级
交货期：4周以内

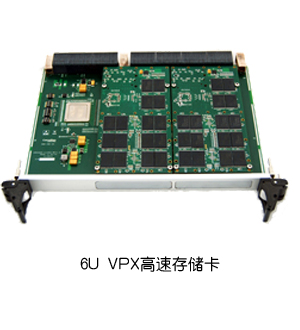

　　6U OpenVPX 规格大容量高速电子盘，支持板载两块XMC SATA 电子盘或两块XMC NVMe 电子盘。在板载两块XMC SATA 电子盘时，容量最高可达512GB，连续读写速度最高可达300MB/s 左右（在组建RAID 情况下）；在板载XMC NVMe 电子盘时，容量最高可达2TB，连续读写速度最高可达1.1GB/s 左右。

OpenVPX 高速电子盘完全符合VITA 46 标准，通过PCIe 串行总线实现与处理板之间的数据交互，目前已经和GE 智能平台的OpenVPX IPN250 多处理板及OpenVPX机箱等产品完成兼容性测试。该产品解决了OpenVPX 架构下高带宽数据的实时存储瓶颈问题，为星载、机载、车载、舰载等系统中的高速雷达数据处理与记录、高速图像视频数据处理与记录等应用提供先进的技术平台实现方案。

产品特点
*6U OpenVPX 规格

• 　*支持8x PCIe v1.1 接口
• 　*板载XMC SATA 电子盘时，最大512GB 存储容量
• 　*板载XMC SATA 电子盘时，连续读写300MB/s 左右（组建RAID 情况　　下）
• 　*板载XMC NVMe 高速电子盘时，最大2TB 存储容量
• 　*板载XMC NVMe 高速电子盘时，连续读写1.1GB /s 左右
• 　*支持Windows、Linux、VxWorks 等操作系统支持板载两块XMC 　　SATA电子盘或两块XMC NVMe电子盘

订购信息

型号：CFD-OV6-xGM/s-I/C

订货说明
CFD-OV6-xGM/s-I/C

x表示盘容量大小，

M表示MLC，

S表示SLC，

I表示工业级，

C表示商业级

交货期：4周以内

**可靠和安全

　　采用用先进的IDE flash控制器技术设计,EmbedDisk是100%兼容标准的IDE / ATA,存储接口不需要特殊的设备驱动程序。这种先进的IDE集成的多任务闪存控制器查错、纠错、重新映射和耗损技术与电力贮存电路大大提高数据可靠性。它的低功耗要求,先进的PIO模式,跨部门转移支持和LBA寻址可以满足应用程序性能和可靠性要求高。

**抗冲击和抗振动

使用先进的固态存储技术,没有可移动部分,EmbedDisk能够执行它的所有功能，

不受冲击和振动影响。

**宽工作温度

EmbedDisk旨在支持商业和工业应用程序运行在环境暴露于极端温度范围。EmbedDisk DDOM系列的支持-40°C到+ 85°C操作温度。

性能参数
*-40 °C to +85 °C extreme temp range
*Power & Active LEDs, easy to check work status
*RoHS Compliant
*Industrial grade connector, avoid inaccuracy connection
*Write Protect
*Low power operation
*Fixed hole layout
*Unitized 44 pin IDE
*ECC for exceptional data reliability
*Completely solid state – no moving parts
*Entirely bootable for current embedded O/S
*50G operating shock
*5G operating vibration
*16.6 MB/s burst R/W rate
*10 years data integrity

订购信息

IDE-2.0mm 44pin

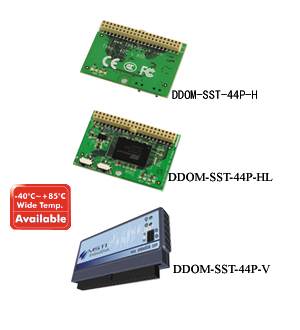

型号：DDOM-SST-128MB~4GB-44P-H
型号：DDOM-SST-128MB~4GB-44P-HL
型号：DDOM-SST-128MB~4GB-44P-V
IDE-2.54mm 40Pin
型号：IDM-128MB~8GB-40P-H-X
型号：IDM-128MB~8GB-40P-HL-X
型号：IDM-128MB~8GB-40P-V-X

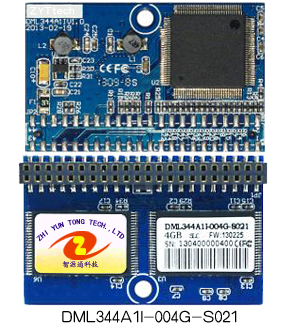

*IDE-44pin 接口
*高性能，高稳定性
*无噪音，无寻址错误
*5V工作电压
*可做启动盘
*采用SLC存储芯片，提供更高的传输速度及更多的擦写次数

读速度: up to 50MB/S
写速度 :up to 30MB/S
可靠性(MTBF): 3,000,000 Hours
应用环境(Environment) : 温度(Temp): -10-80℃,

　　　　 　　　　　　　湿度: 0%-95% RH
供电(Power): DC 5V
功耗 : 静态 Idle: 36mA, 读 Read: 88mA, 写 Write: 65mA

产品规格

容 量(Capacity): 1GB--8GB (SLC)
结 构(Direction): 卧式 Horizontal
尺 寸(Dimensions): 45 × 28 × 7 (mm)

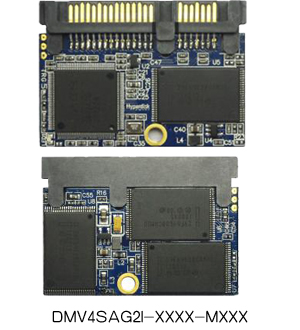

*标准SATA接口

*高性能，高稳定性
*无噪音，无寻址时间
*5V工作电压
*可做启动盘

读速度(Read): 130Mb/s
写速度(Write): 65Mb/s
可靠性(MTBF): 1,000,000 Hours
应用环境(Environment): 温度(Temp): 0-70℃,

　　　　　　　　　　　湿度: 0%-95% RH
供电(Power Supply): DC5V
功耗(Power consumption): 待机(Idle): 45mA,

　　　　　　　　　　　　读(Read): 155mA,

　　　　　　　　　　　　写( Write): 300mA

产品规格

容量(Capacity):4GB--32GB (MLC)
1GB--16GB (SLC)

规格：立式
尺寸(Dimensions): 45.8 x 32.8 x 6 (mm)

产品规格

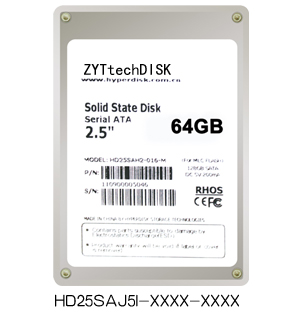

HD25SAJ5I
容量：8GB~128GB (MLC)
产品尺寸：L:100.0 x W:69.8 x T:7.5(mm)

SATA 2.0 (3Gb/s)

SATA 2.0 (3Gb/s)

1.8

1.8

8GB~128GB

16GB~

256GB

4GB~

64GB

8GB~

128GB

内置硬件ECC, enabling up to 16/24

bit correction per 1K bytes

内置硬件ECC, enabling up to 16/24

bit correction per 1K bytes

16 or 24 bit/

1K Bytes

16 or 24 bit/

1K Bytes

5.0 V ± 5%

5.0 V ± 5%

激活模式: 978 mA (Max)

睡眠模式: 303 mA

激活模式: 819 mA (Max)

睡眠模式: 194 mA

激活模式: 333 mA (Max)

睡眠模式: 95 mA

激活模式: 310 mA (Max)

睡眠模式: 86mA

0~

+70 ℃

0~

+70 ℃

0~

+70

0~

+70

-40~+85 ℃

-40~+85 ℃*

(*支持32GB-256GB)

-40~

+85

-40~+85 ℃*

(*支持16GB-128GB)

-40~

+100

-40~

+100 ℃

-40~

+100

-40~

+85

5%

~95%

5%

~95%

5%

~95%

5%

~95%

78.3(L)x54(W)x5(H)

78.3(L)x54(W)x5(H)

PC卡

存储模式、

I/O模式、实IDE模式

PC卡

存储模式、

I/O模式、实IDE模式

PC卡

存储模式、I/O模式、

实IDE模式

PC卡

存储模式

I/O模式、

实IDE模式

PC卡

存储模式、

I/O模式、

实IDE模式

SATA

3Gb/s

SATA

3Gb/s

(7+17)

pin male

(7+17)

pin male

PIO

Mode-6,

MWDMA

Mode-4,

UDMA

Mode-6

PIO

Mode-6,

MWDMA

Mode-4,

UDMA

Mode-5

PIO

Mode-6,

MWDMA

Mode-4,

UDMA

Mode-4

PIO

Mode-6,

MWDMA

Mode-4,

UDMA

Mode-6

PIO

Mode-6,

MWDMA

Mode-4,

UDMA

Mode-5

16GB~

64GB

128MB~

64GB

128MB~

16GB

8GB~

128GB

4GB~64GB

Wide Temp:

8GB~32GB

2GB~

64GB

8GB~

128GB

SD:

256MB

~2GB;

SDHC:

4GB

~8GB

SDHC:

4GB

~32GB

1GB~

2GB

4GB~

32GB

标准

Up to 15，

高速

Up to 25

72 bit/1K

Bytes

Up to 8 bit correction

per 512byte page size (BCH)

内置硬件ECC, enabling

up to 16/24

bit correction

per 1K bytes

内置硬件ECC, enabling

up to 16/24

bit correction

per 1K bytes

24 bit/

1K Bytes

24 bit/

1K Bytes

24 bit/

1K Bytes

3.3V

&5V

2.7V

~3.6V

2.7V

~3.6V

2.7V

~3.6V

2.7V

~ 3.6V

激活模式：

80/95mA,

睡眠模式：700/900uA

激活模式：

360mA

,睡眠模式：85mA

激活模式：

315mA,

睡眠模式：85mA

0~

+70 ℃

0~

+70 ℃

0~

+70 ℃

0~

+70 ℃

0~

+70 ℃

0~

+70 ℃

0~

+70 ℃

0 ~

+ 70

0 ~

+ 70

-25~

+85

-25~

+85

-40~

+85 ℃

-40~

+85 ℃

-40~

+85 ℃

-40~

+85 ℃

-40~

+85 ℃

-40~

+85 ℃

-40~+85 ℃ *

*支持

16GB-

128GB

-40

+ 85

-40~

+85

-40~

+100

-40~

+100 ℃

-40~

+100 ℃

-40~

+100 ℃

-40~

+100 ℃

-40~

+100 ℃

-40~

+100 ℃

-40 ~

+ 100

-40 ~

+ 100

-40~

+85

-40~

+85

5%

~95%

5%

~95%

5%

~95%

5%

~95%

5%

~95%

5%

~95%

5%

~95%

25%

~95%

25%

~95%

40℃/93% RH

500hrs

42.8x

36.4x3.3

42.8x

36.4x3.3

42.8x

36.4x3.3

42.8x

36.4x3.3

42.8x

36.4x3.3

42.8x

36.4x3.3

42.8x

36.4x3.3

24x

32x2.1

24x32

x2.1
