| 半长卡、3.5寸嵌入式主板 |
|

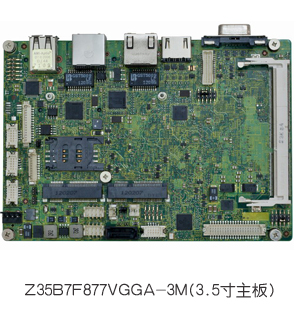

Z35B7F877VGGA-3M |
| >> 系统 |
 |
处理器 Intel Atom Cedarview Platform with D2550
(1.86GHz,1MB L2 cache, 10W)
芯片组 Intel NM10 chipset
内存 1 x 204pin SO-DIMM DDR3 1066MHz up to 4GB
BIOS AMI uEFI BIOS (16Mb SPI flash ROM)
供电 DC 12V power Input
看门狗 Watchdog timer function
尺寸 102mm x 146mm |
>>输入/输出接口 |
HDD 1 x SATA2.0 ports up to 3Gb/s
SSD 1 x mSATA Socket
串口 4 x COM ports (3*RS232 + 1*RS232/422/485)
Audio Realtek ALC887 HD Audio
键盘/鼠标 N/A
LAN 2 x Intel 82583V PCI-E Gigabit Controller
USB 6 x USB2.0 (4 by onboard header)
数字I/O 4 x Digital-in, 4 x Digital-out
扩展 2 x Mini PCIe expansion Socket (one with SIM-Holder) |
>> 显示 |
显示芯片组 Intel CedarView Integrated Graphics Engine with GMA3650
HDMI Up to 1920 x 1200@ 60Hz maximum resolution
VGA Up to 1920 x 1080@ 60Hz maximum resolution
LVDS 24bit Dual channel LVDS，Resolution up to 1920x1200@60Hz
24bit single channel LVDS，Resolution up to 1440x900@60Hz
|
>>使用环境 |
操作温度 0°~60°C
湿度 10~90% |
订购信息
型号：SYS7F877VGGA-3M
描述：Intel Cedar Trail 3.5” w /D2550/VGA/2*Giga LAN/Audio/4*COM
|
说明书 技术资料 驱动下载
发邮件给我们 |
|

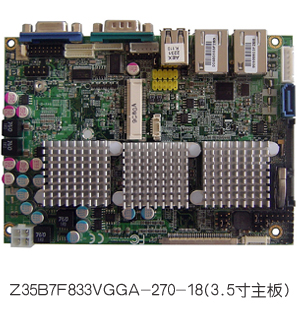

Z35B7F833VGGA-270-18 |
| >> 系统 |
 |
处理器 板载英特尔凌动N270(1.6GHz,4W)处理器
芯片组 Intel 945GSE + ICH7M
内存 1x 200PIN SO-DIMM DDRII 533/667 max up to 2GB
BIOS AMI Plug & Play Flash ROM
供电 Support ACPI v1.0 specification, DC 12V power input
看门狗 1-255 step, can be set with software on Super I/O
尺寸 102mm x 146mm |
| >>输入/输出接口 |
HDD 2 x SATA-300 interface
SSD 1 x Compact Flash Type II socket
串口 4 x COM ports,3*RS232,1*RS232/422/485
Audio Realtek ALC662-VC HD audio codec for line-out / line-in /
Right/Left speaker out
键盘/鼠标 1 x mini-DIN port for PS/2 Keyboard and Mouse
LAN 2 x Realtek RTL8111C PCI-E Gigabit. Support WOL
USB 6 x USB2.0 (4 by onboard header)
数字I/O 4 x Digital-in, 4 x Digital-out
扩展 1 x Mini-PCIe slot expansion
电源 1 x 4-pin power connector for ATX power |
| >> 显示 |
显示芯片组 Intel GMA950 up to 224MB video memory
VGA 2048x1536 maximum resolution
LVDS 18bit Dual-channel LVDS
|
>>使用环境 |
操作温度 0°~60°C (32°~140°F)
湿度 10~90% |
订购信息
型号：Z35B7F833VGGA-270-18
描述：Intel Cedar Trail 3.5” w /D2550/VGA/2*Giga LAN/Audio/4*COM
|
说明书 技术资料 驱动下载
发邮件给我们 |

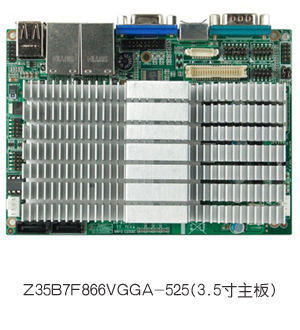

Z35B7F866VGGA-525
| >> 系统 |
 |
处理器 板载英特尔凌动D525(1.8GHz,13W)处理器
芯片组 Intel ICH8M
内存 1x 204PIN SO-DIMM DDR3 800MHz max up to 4GB
BIOS 8Mb AMI Flash ROM
供电 12V DC Input, 60W power onbard, support AT/ATX
看门狗 Watchdog timer function
尺寸 105mm x 146mm |
| >>输入/输出接口 |
HDD 2 x SATA-II Interface
SSD Compact Flash
串口 2 x RS232 COM ports
Audio Realtek ALC662 HD audio codec, support 5.1CH audio
键盘/鼠标 1 x PS/2 for Keyboard and Mouse
LAN 1 x Realtek RTL8111DL PCI-E Gigabit LAN
USB 6 x USB2.0 (4 by onboard header)
数字I/O 4 x Digital-in, 4 x Digital-out
|
>> 显示 |
显示芯片组 Intel GMA3150 up to 384MB video memory
VGA 2048x1536 maximum resolution
LVDS Support 18 bit single channel LVDS
|
>>使用环境 |
操作温度 0°~60°C (32°~140°F)
湿度 10~90% |
订购信息
型号：Z35B7F866VGGA-525
描述：Intel Atom D525 onboard 3.5" SBC w VGA/Giga LAN/Audio |
说明书 技术资料 驱动下载
发邮件给我们 |

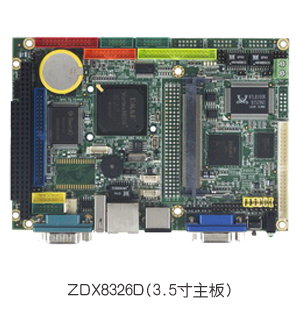

ZDX8326D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：PC104/PC104+(可选) |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT/LVDS接口
板载32M VGA显存，支持1280x1024,16M真彩 |
| ◆网口：集成10/100Mbps网口,Realtek8100B 控制器，支持半/全双功 |
| ◆声卡：CM119 USB音频控制器 |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II，
44pin IDE转Micro SD(可选) |
| ◆脉冲宽度调节：16-24通道 |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x3,FDDx1,
USB接口(2.0)x3,16-bit GPIO接口x1,并口x1,RS232/422/485x1,
集成10/100Mbps网口x3 |
| ◆尺寸：102x146mm，重量：150g,电源供给：单电源+5V,@900mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZDX8326D 板载256MB DDR2 Vortex86DX 3.5寸板
ZDX8326D-512 板载512MB DDR2 Vortex86DX 3.5寸板
|
说明书 技术资料 驱动下载
发邮件给我们 |

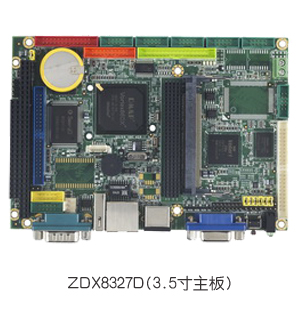

ZDX8327D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：PC104+ |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT/LVDS接口
板载32M VGA显存，支持1280x1024,16M真彩 |
| ◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II,
44pin IDE转Micro SD(可选) |
| ◆脉冲宽度调节：16-24通道 |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x7,FDDx1,
USB接口(2.0)x3,16-bit GPIO接口x1,并口x1,RS232/422/485x1,
集成10/100Mbps网口x1 |
| ◆尺寸：102x146mm，重量：150g,电源供给：单电源+5V,@840mA |
◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZDX8327D 板载256MB DDR2 Vortex86DX 3.5寸板
ZDX8327D-512 板载512MB DDR2 Vortex86DX 3.5寸板
|
说明书 技术资料 驱动下载
发邮件给我们 |

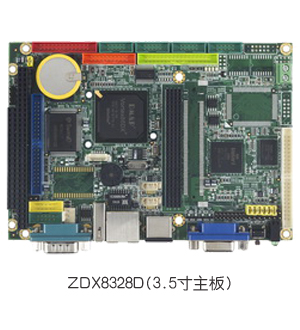

ZDX8328D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：PC104+ |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT/LVDS液晶接口
板载32M VGA显存，支持1280x1024,16M真彩 |
| ◆网口：集成10/100Mbps网口 |
| ◆声卡：CM119 USB音频控制器 |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II,
44pin IDE转Micro SD(可选) |
| ◆脉冲宽度调节：16-24通道 |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x5,FDDx1,
USB接口(2.0)x3,16-bit GPIO接口x1,并口x1,RS232/422/485x1,
集成10/100Mbps网口x1 |
| ◆尺寸：102x146mm，重量：150g,电源供给：单电源+5V,@840mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZDX8328D 板载256MB DDR2 Vortex86DX 3.5寸板
ZDX8328D-512 板载512MB DDR2 Vortex86DX 3.5寸板
|
说明书 技术资料 驱动下载
发邮件给我们 |

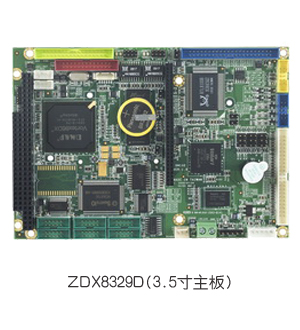

ZDX8329D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：PC104/32-bit x-PCI接口,兼容PCI Rev2.1 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT液晶接口
板载32M VGA显存，支持1280x1024,16M真彩 |
◆网口：集成10/100Mbps网口,Realtek8100B 控制器，支持半/全双功 |
| ◆声卡：CM119 USB音频控制器 |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II,
44pin IDE转Micro SD(可选) |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x5,FDDx1,
USB接口(2.0)x2,并口x1,RS232/422/485x1,
集成10/100Mbps网口x2 |
| ◆尺寸：102x146mm，重量：150g,电源供给：单电源+5V,@800mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZDX8329D 板载256MB DDR2 Vortex86DX 3.5寸板
ZDX8329D-512 板载512MB DDR2 Vortex86DX 3.5寸板 |
说明书 技术资料 驱动下载
发邮件给我们 |

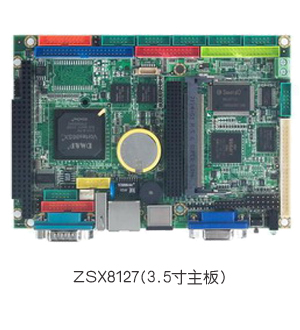

ZSX8127
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：PC104+接口 |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT/LVDS液晶接口
板载32M VGA显存，支持1280x1024,16M真彩 |
◆网口：集成10/100Mbps网口 |
| ◆闪存盘的支持：板载2M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II |
◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x7,FDDx1,
USB接口(2.0)x3,并口x1,RS232/422/485x1,16-bit GPIO接口x1,
集成10/100Mbps网口x1 |
| ◆尺寸：102x146mm，重量：148g,电源供给：单电源+5V,@800mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZSX8127 板载128MB DDR2 Vortex86SX 3.5寸板
|
说明书 技术资料 驱动下载
发邮件给我们 |

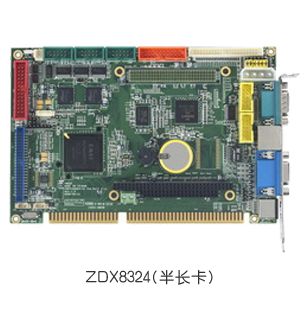

ZDX8324D
| ◆处理器：DM&P Vortex86DX-800MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache L2 Cache 128KB |
| ◆总线：PC104/PC104+(可选) |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载256/512MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT液晶接口
板载32M VGA显存，支持1280x1024,16M真彩 |
◆网口：集成10/100Mbps网口 |
| ◆声卡：CM119 USB音频控制器 (可选) |
◆闪存盘的支持：板载4M SPI闪盘，MSTI嵌入磁盘模块(16M以上) ,CF卡II,
44pin IDE转Micro SD(可选) |
| ◆脉冲宽度调节：16-24通道 |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x3,FDDx1(可选),
USB接口(2.0)x4,并口x1,RS232/422/485x1,16-bit GPIO接口x1,
集成10/100Mbps网口x1 |
| ◆尺寸：122x184mm，重量：180g,电源供给：单电源+5V,@700mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZDX8324 板载256MB DDR2 Vortex86DX 半长卡
ZDX8324-512 板载512MB DDR2 Vortex86DX 半长卡
ZDX8324-FD 板载256MB DDR2 Vortex86DX 带软驱接口的半长卡
ZDX8324-FD-512 板载512MB DDR2 Vortex86DX 带软驱接口的半长卡 |
说明书 技术资料 驱动下载
发邮件给我们 |

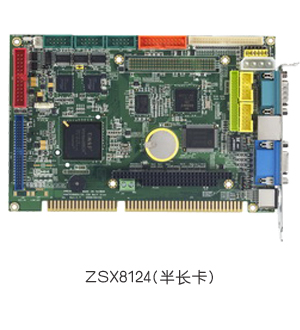

ZSX8124D
| ◆处理器：DM&P Vortex86SX-300MHz,RTC锂电池备份 |
 |
| ◆高速缓冲存储器：L1:16K I-Cache,16k D-Cache |
| ◆总线：PC104/PC104+(可选) |
| ◆BIOS:AMI BIOS |
| ◆系统内存：板载128/256MB DDR2内存 |
| ◆看门狗：2x看门狗，可编程30.5微秒到512秒(同M6117完全兼容) |
◆视频图形阵列VGA:XGI Volari Z9S芯片组，支持VGA和TFT液晶面板接口
板载32M VGA显存，支持1280x1024,16M真彩 |
◆网口：集成10/100Mbps网口 |
◆闪存盘的支持：板载2M SPI闪盘,MSTI嵌入磁盘模块(16M以上),CF卡II(可选) |
| ◆SRAM支持：512KB(可选) |
◆I/O接口：增强型IDE接口x1(超级DMA-100/66/33),RS232x3,FDDx1(可选),
USB接口(2.0)x4,并口x1,RS232/422/485x1,16-bit GPIO接口x1,
集成10/100Mbps网口x1 |
| ◆尺寸：122x184mm，重量：176g,电源供给：单电源+5V,@700mA |
| ◆操作温度 -20°~+70°C( -40°~+85°C可选) |
订购信息
ZSX8124 板载128MB DDR2 Vortex86SX 半长卡
ZSX8124-FD 板载128MB DDR2 Vortex86SX 带软驱接口的半长卡
ZSX8124-FDC 板载128MB DDR2 Vortex86SX 带软驱、CF卡接口的半长卡
|
说明书 技术资料 驱动下载
发邮件给我们 |
