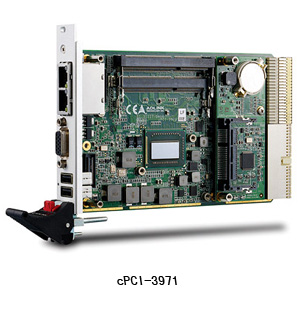

处理器系统
CPU 　　　　　uFC-BGA Intel Core i7-2715QE处理器,2.1GHz
　　　　　　　(Turbo boost可达3.0GHz),6MB LLC高速缓存,功耗45W
　　　　　　　uFC-BGA Intel Core i7-2655LE处理器,2.2GHz
　　　　　　　(Turbo boost可达2.9GHz),4MB LLC高速缓存,功耗25W
　　　　　　　uFC-BGA Intel Core i7-2610UE处理器,1.5GHz
　　　　　　　(Turbo boost可达2.4GHz),4MB LLC高速缓存,功耗17W
　　　　　　　支持Intel超线程技术和Turbo Boost技术
芯片组 　　　　Intel QM67 PCH
RAM　　　　　 双通道DDR3-1067/1333 SDRAM，带ECC，采用2个　　　　　　　SODIMM插槽，最高支持16GB(由内存模块决定)
BIOS 　　　　　AMI EFI BIOS，64MB SPI闪存
CompactPCI总线 PCI 32位/33 MHz，3.3V或5V通用电压(I/O)
　　　　　　　　无需连接至CompactPCI总线，即可支持系统插槽作为主设备　　　　　　　　运行或外围槽作为独立刀片运行(从模式)
PICMG标准 　　　PICMG 2.0 CompactPCI规范R3.0
　　　　　　　　　PICMG 2.1热插拔规范R2.0
　　　　　　　　　PICMG 2.9系统管理规范R1.0
　　　　　　　　　PICMG 2.30 PlusIO规范

存储设备
主板 　　　　　　1个支持2.5”板载硬盘的6 Gb/s SATA直接接头（仅8HP&

　　　　　　　　12HP版本）
　　　　　　　　CompactFlash插槽
　　　　　　　　可选CFast插槽（与CF适配器板共享节点槽）
后走线板 　　　　3个3Gb/s SATA串口，连接到J2
　　　　　　　　支持SATA RAID 0/1/5/10

产品特点
*第二代Intel Core i7四核/双核处理器
*采用SODIMM插槽，支持带ECC DDR3-1333 SDRAM，最高支持16GB
*支持用于系统健康监测的IPMI
*板载CFast或CF插槽
*UHM J2：PCIe Gen2 x4、3x SATA、3xUSB、2x GbE

订购信息

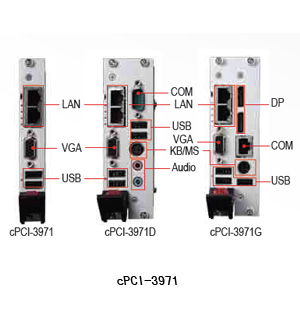

cPCI-3971/655L/M4G 单槽 (4HP) 3U CompactPCI PlusIO刀 片，Intel i7-

　　　　　　　　　　2655LE处理器，带2x 2GB DDR3-1333，2x GbE、

　　　　　　　　　　VGA、2x USB、CF
cPCI-3971D/655L/M4G 双槽 (8HP) 3U CompactPCI PlusIO 刀片，Intel i7-

　　　　　　　　　　　2655LE处理器，带2x DDR3-1333、2x GbE、VGA、

　　　　　　　　　　　4x Audio、KB/MS、COM、SATA、CF
cPCI-3971D/610U/M4G 双槽 (8HP) 3U CompactPCI PlusIO刀片， Intel i7-

　　　　　　　　　　　2610UE处理器，带2x 2GB DDR3- 1333、2x GbE、

　　　　　　　　　　　VGA、4x USB、Audio、KB/ MS、COM、SATA、CF
cPCI-3971G/655L/M8G 双槽 (8HP) 3U CompactPCI PlusIO刀 片，Intel i7-

　　　　　　　　　　　2655LE处理器，带2x 4GB DDR3-1333、2x GbE、

　　　　　　　　　　　VGA、4x USB、 KB/MS、COM、2x DP、SATA、

　　　　　　　　　　　CF (包括一个DP至DVI线缆）
cPCI-3971G/610U/M4G 双槽 (8HP) 3U CompactPCI PlusIO刀片， Intel i7-

　　　　　　　　　　　2610UE处理器，带2x 2GB DDR3- 1333、2x GbE、

　　　　　　　　　　　VGA、4x USB、KB/ COM、2x DP、SATA、

　　　　　　　　　　　CF (包括一个DP至DVI线缆)

配件或背板I/O
DB-3CFAST CFast 插槽适配板
DP-DVI 线缆 DisplayPort至DVI适配线缆
DP-VGA 线缆 DisplayPort至VGA适配线缆
DP-HDMI 线缆 DisplayPort至HDMI适配线缆

下载技术资料　　发邮件给我们

处理器系统
CPU 　　　　　CPU FC-BGA Intel Core i7-2715QE处理器，2.1GHz
　　　　　　　　(Turbo boost可达3.0GHz), 6MB LLC高速缓存， 功耗45W
　　　　　　　　FC-BGA Intel Core i7-2655LE处理器，2.2GHz
　　　　　　　　(Turbo boost可达2.9GHz), 4MB LLC高速缓存，功耗25W
　　　　　　　　FC-BGA Intel Core i7-2610UE处理器，1.5GHz
　　　　　　　　(Turbo boost 可达2.4GHz), 4MB LLC高速缓存，功耗17W
　　　　　　　　支持Intel 超线程和Turbo Boost技术
芯片组 　　　　Intel QM67 PCH
RAM　　　　　 双通道DDR3-1067/1333 SDRAM，带ECC，采用2个　　　　　　　SODIMM插槽，最高支持16GB(由内存模块决定)
BIOS 　　　　　AMI EFI BIOS，64MB SPI闪存
CompactPCI总线 PCI 32位/33 MHz，3.3V或5V通用电压(I/O)
　　　　　　　　无需连接至CompactPCI总线，即可支持系统插槽作为主设备　　　　　　　　运行或外围槽作为独立刀片运行(从模式)
PICMG标准 　　　PICMG 2.0 CompactPCI规范R3.0
　　　　　　　　　PICMG 2.1热插拔规范R2.0
　　　　　　　　　PICMG 2.9系统管理规范R1.0

存储设备
主板 　　　　　　1个支持2.5” 板载硬盘的串行ATA直接接头（仅8HP&

　　　　　　　　12HP版本）
　　　　　　　　CompactFlash插槽
　　　　　　　　可选CFast插槽（与CF适配器板共享节点槽）
后走线板 　　　　3个7针SATA信号接头
　　　　　　　　支持SATA RAID 0/1/5/10

产品特点
*第二代Intel Core i7四核/双核处理器
*通过SODIMM支持带ECC的DDR3-1333 SDRAM,最大支持16GB
*支持IPMI对系统进行系统健康监控
*DisplayPort,VGA,DVI,HDMI图像接口
*支持系统/外设槽

订购信息

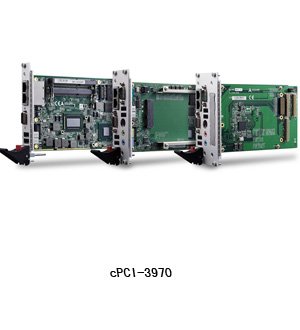

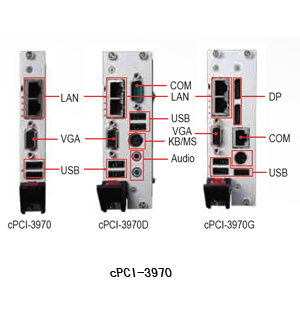

cPCI-3970D/610U/M2G 2槽(8HP) cPCI-3970，Intel i7-2610UE处理器,带

　　　　　　　　　　　2x 1GB DDR3-1066/1333，2x GbE，VGA，4x

　　　　　　　　　　　USB，Audio，KB/MS，COM，SATA，CF
cPCI-3970D/655L/M2G 2槽(8HP) cPCI-3970 ，Intel i7-2655LE处理器，带

　　　　　　　　　　　2x 1 GB DDR3-1066/1333，2x GbE，VGA，4x

　　　　　　　　　　　USB，Audio，KB/MS，COM，SATA, CF
cPCI-3970D/515E/M2G 2槽(8HP) cPCI-3970 ，Intel i5-2515E处理器，带

　　　　　　　　　　　2x 1 GB DDR3-1066/1333，2xGbE，VGA，4x

　　　　　　　　　　　USB，Audio，KB/MS，COM，SATA，CF
cPCI-3970G/655L/M4G 2槽(8HP) cPCI-3970，Intel i7-2655LE处理器，带

　　　　　　　　　　　2x 2 GB DDR3-1066/1333，2x GbE，VGA,4x USB，

　　　　　　　　　　　KB/MS，COM，2x DP，SATA，CF(包括一个DP

　　　　　　　　　　　至DVI线缆)
cPCI-3970G/610U/M2G 2槽(8HP) cPCI-3970，Intel i7-2610UE处理器，带

　　　　　　　　　　　2x 1 GB DDR3-1066/1333，2x GbE，VGA,4x USB

　　　　　　　　　　　，KB/MS，COM，2x DP，SATA，CF(包括一个DP

　　　　　　　　　　　至DVI线缆)
cPCI-3970/655L/M4G 1槽(4HP) cPCI-3970，Intel i7-2655L处理器，带2x 2

　　　　　　　　　　 GB DDR3-1066/1333，2x GbE，VGA，2x USB, CF
cPCI-3970/515E/M1G 1槽(4HP) cPCI-3970，Intel i5-2515E处理器，带1GB

　　　　　　　　　　 DDR3-1066/1333, 2x GbE, VGA，2x USB， CF
cPCI-3970P/655L/M2G 3槽(12HP) cPCI-3970，Intel i7-2655LE处理器，带

　　　　　　　　　　　2x 1 GB DDR3-1066/1333，2xGbE，VGA，4xUSB

　　　　　　　　　　　，Audio，KB/MS，COM，SATA，CF，PMC/XMC
cPCI-3971G/655L/M4G 2槽CompactPCI PlusIO cPCI-3971，Intel i7-

　　　　　　　　　　　2655LE处理器，2x 2 GB，DDR3-1333, 2x GbE,

　　　　　　　　　　　VGA, 4x USB, KB/MS, COM, 2x DP, SATA, CF(包括

　　　　　　　　　　　一个DP至DVI线缆)
配件或背板I/O
DP-VGA 线缆　　DisplayPort至VGA适配线缆
DB-3CFAST 　　 CFast 插槽适配板
DP-DVI线缆　　 DisplayPort至DVI适配线缆
cPCI-R3P00T 　8 HP后走线I/O模块，适用于cPCI-3970，带GbE x2，

　　　　　　　　COM x2，USB x2，SATA x3，VGA,深80 mm
cPCI-R3P00 　　8 HP后走线I/O模块，适用于cPCI-3970，带GbE x2，

　　　　　　　　COM x2，USB x2，SATA x3，VGA,深50 mm
DP-HDMI线缆 　　DisplayPort至HDMI适配线缆

说明书　　 技术资料　　 驱动下载

发邮件给我们

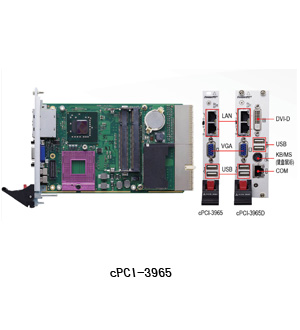

处理器系统
CPU 　　　　　uFC-PGA Intel Core 2 Duo 2.2GHz(T7500)处理器
　　　　　　　　4MB 2级缓存，800MHz前端总线
　　　　　　　　uFC-BGA Intel Core 2 Duo LV 1.6GHz(L7500)处理器
　　　　　　　　4MB 2级缓存，800MHz前端总线
　　　　　　　　uFC-PGA Intel Celeron M 2.0GHz(550)处理器
　　　　　　　　1MB 2级缓存，533MHz前端总线
芯片组 　　　　Intel GME965，ICH8M
RAM　　　　　 双通道DDR2-667 非缓冲内存，采用2个SODIMM插槽，

　　　　　　　　 最高支持4GB
BIOS 　　　　　AMI Core 8 16MB SPI闪存
CompactPCI总线 32位/33 MHz CompactPCI总线
PICMG标准 　　　PICMG 2.0 CompactPCI规范R3.0
　　　　　　　　PICMG 2.1热插拔规范R2.0

存储设备
前板 　　　　1个板载SATA端口，用于2.5” 硬盘驱动
　　　　　　1个CompactFlash插槽
后板 　　　　背板2个7针SATA信号接头，用于连接外接硬盘

产品特点
*低功耗Intel Core 2 Duo2.2GHz处理器
*双通道DDR2-667 SODIMM内存，最高支持4GB
*VGA + DVI独立显示
*两个PCI-Express千兆以太网端口
*支持SATA和CompactFlash存储

订购信息

cPCI-3965D/T75/M4G 8HP双槽3U CompactPCI ,Core 2 Duo 2.2GHz (T7500) 　　　　　　　　　　处理器和2 x 2GB SODIMM内存
cPCI-3965D/L75/M2G 8HP双槽3U CompactPCI ,Core 2 Duo 1.6GHz (L7500) 　　　　　　　　　　处理器和2 x 1GB SODIMM内存
cPCI-3965D/T75/M2G 8HP双槽3U CompactPCI ,Core 2 Duo 2.2GHz (T7500) 　　　　　　　　　　处理器和2 x 1GB SODIMM内存
配件或背板I/O
cPCI-R3920-1 4HP单槽后走线模块，适用于cPCI-3965 (D) 系列， 深50毫米
cPCI-R3920T-1 4HP单槽后走线模块，适用于cPCI-3965 (D) 系列， 深80毫米

下载技术资料　　发邮件给我们

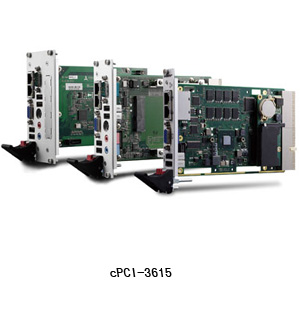

处理器系统
CPU 　　　　　　uFC-BGA Intel AtomTM处理器 N455 1.66GHz,
　　　　　　　　512KB二级缓存，功耗6.5W
　　　　　　　　uFC-BGA 双核Intel AtomTM处理器 D525 1.8GHz,
　　　　　　　　1MB二级缓存，功耗13W
芯片组 　　　　　Intel ICH8M I/O控制器Hub
RAM　　　　　 　单通道板贴DDR3-800 SDRAM
　　　　　　　　最高支持2GB(N455 CPU)或4GB(D525 CPU)
BIOS 　　　　　　AMIBIOS 8，16Mb SPI闪存
CompactPCI总线PCI 32位/33 MHz，3.3 V或5 V通用电压(I/O)
　　　　　　　　仅限系统槽
PICMG标准 　　　PICMG 2.0 CompactPCI规范R3.0
　　　　　　　　PICMG 2.1热插拔R2.0
存储设备
主板 　　　　　　一个支持2.5”板贴硬盘*的串行直连接头
　　　　　　　　CompactFlash插槽
后走线板 　　　　两个7针SATA信号连接器
*注：仅8HP和12HP版本

产品特点
*支持Intel AtomTM D525双核处理器
*最多支持4GB DDR3-800表贴内存
*使用Atom N455时，可无风扇运行
*可选PMC/XMC扩展
*最多支持QXGA 2048x1536 RGB显示

订购信息

cPCI-3615D/N455/M1G 双槽(8HP)3U CompactPCI 刀片,Intel Atom处理 器　　　　　　　　　　　N455，1GB DDR3-800板载内存
cPCI-3615D/D525/M1G 双槽(8HP)3U CompactPCI 刀片,Intel Atom 处理 器　　　　　　　　　　　D525，1GB DDR3-800板载内存
cPCI-3615D/N455/M2G 双槽(8HP)3U CompactPCI 刀片,Intel Atom 处理 器　　　　　　　　　　　N455，2GB DDR3-800板载内存
cPCI-3615/N455/M1G 单槽(4HP)3U CompactPCI 刀片,Intel Atom 处理 器　　　　　　　　　　　N455，1GB DDR3-800板载内存
CPCI-3610D/D525/M4G 双槽(8HP)3U CompactPCI 刀片,Intel Atom 处理 器　　　　　　　　　　　D525，4GB DDR3-800板载内存
cPCI-3615P/N455/M2G 三槽(12HP)3U CompactPCI 刀片,Intel Atom 处理器　　　　　　　　　　　N455，2GB DDR3-800板载内存
配件或背板I/O
cPCI-R3610 　　　8HP双槽后走线I/O模块cPCI-3615,带GbEx2,COMx2,

　　　　　　　　　USBx1,SATAx2,VGA,50mm深
cPCI-R3610T 　　 8HP双槽后走线I/O模块cPCI-3615,带GbEx2,COMx2,

　　　　　　　　　 USBx1,SATAx2,VGA,80mm深

下载技术资料　　发邮件给我们

处理器系统
CPU 　　　　　　uFC-BGA Intel AtomTM 处理器N450 1.66 GHz，
　　　　　　　　512KB二级缓存，功耗5.5W
　　　　　　　　uFC-BGA双核Intel AtomTM处理器D510 1.66 GHZ,
　　　　　　　　1 MB二级缓存，功耗13W
芯片组 　　　　　Intel ICH8M I/O控制器Hub
RAM　　　　　 　单通道板贴DDR2-667/800 SDRAM,最高支持2 GB
BIOS 　　　　　　AMIBIOS 8，16Mb SPI闪存
CompactPCI总线PCI 32位/33 MHz，3.3 V或5 V通用电压(I/O)
　　　　　　　　仅限系统槽
PICMG标准 　　　PICMG 2.0 CompactPCI规范R3.0
　　　　　　　　PICMG 2.1热插拔R2.0
存储设备
主板 　　　　　　CompactFlash插槽
后走线板 　　　　两个7针SATA信号连接器

产品特点
*支持Intel Atom N450, D510
*最高支持 2GB DDR2-800 板贴内存
*-40℃至 +85℃工作温度，加固传导式散热
*2x GbE, VGA, USB, 2x COM, 2x SATA 至后面板
*板载 CompactFlash 插槽

订购信息

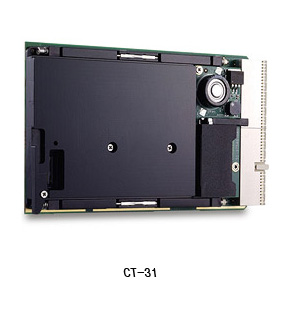

CT31/N45/M1G 3U CompactPCI 刀片,Intel AtomTM处理器N450,

　　　　　　　 1GB DDR2-667板贴内存,支持加固传导散热
CT31/D51/M1G 3U CompactPCI 刀片,Intel AtomTM处理器D510,

　　　　　　　 1GB DDR2-667/800板贴内存,支持加固传导散热
配件或背板I/O
cPCI-R3610 8HP双槽后走线I/O模块,适用于cPCI-3610,带GbEx2,

　　　　　　COMx2、USBx1、SATAx2、VGA，50mm深
cPCI-R3610T 8HP双槽后走线I/O模块,适用于cPCI-3610,带GbEx2、

　　　　　　COMx2、USBx1、SATAx2、VGA，80mm深

下载技术资料　　发邮件给我们

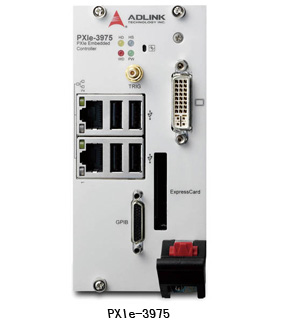

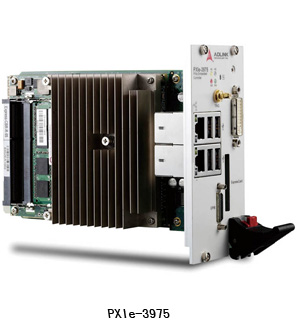

　　凌华科技PXIe-3975 PXI Express嵌入式控制器采用Intel Core i5处理器，专为使用PXI Express的测试系统而设计，为各种测试和测量应用提供稳固的工作环境。
　　通过整合Intel Core i5-520E 2.4GHz处理器和支持高达8GB 1066MHz DDR3内存，使得PXIe-3975能够在多任务环境中，利用其一个处理器上的两个计算引擎独立同时完成两个任务。凭借1个可配置的PCIe桥，PXIe-3975支持4组四链路或2组八链路的PXI Express连接性能，系统最大吞吐量可达2 GB/s。

　　PXI Express测试系统一般由PXI Express平台和各种独立的仪器组成，以处理各种复杂的测试任务。PXIe-3975系列产品提供丰富的接口，包括GPIB、USB及ExpressCard等，用于连接和控制仪器。PXIe-3975系列还提供双千兆以太网端口，1个用于LAN连接，另1个用于控制下一代LXI仪器。

　　凭借支持各种仪器控制接口以及可靠的机械和电气特性等优势，凌华科技PXIe-3975完全可以满足您运用PXIe测试系统的各种需求。

产品特点
*兼容PXI-5 PXI Express硬件规范Rev.1.0
*强大的计算能力 Intel Core i5-520E 2.4 GHz处理器
*双通道DDR3 SODIMM 最高支持8 GB 1066 MHz
*系统最大吞吐量2 GB/s
*PXI Express连接性能 四链路配置：x4 x4 x4 x4 双链路配置：x8 x8
*集成SATA硬盘 160 GB 7200 RPM
*集成I/O
*可编程看门狗定时器

订购信息

PXIe-3975 3U PXI Express Core i5-520E 2.4 GHz 系统控制 器，带4 GB内存，160 GB硬盘
配件或背板I/O
ACL-IEEE488-MD1-A 25针Micro-D转GPIB电缆，长1米

下载技术资料　　发邮件给我们

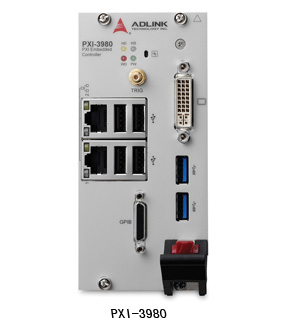

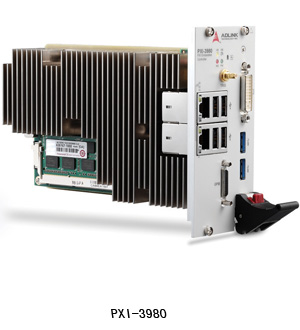

　　凌华科技PXI-3980的PXI嵌入式控制器采用第二代Intel Core i7处理器，专为基于PXI的混合测试系统而设计，为各种测量测试应用提供一个稳定可靠的平台。
　　通过整合最新的2.1GHz Intel Core i7-2715QE四核处理器（加速模式（Turbo Boost）下单核最高可达3.0GHz）和最大支持16GB 1333 MHz DDR3内存，使得PXI-3980能够在多任务环境中，利用处理器的四个独立的计算引擎同时完成不同的任务。

　　凌华科技PXI-3980系列产品提供丰富的接口，包括两个USB 3.0接口以连接高速外设，两个千兆以太网端口，其中1 个用于LAN连接，另1个可用于控制LXI仪器，四个USB 2.0端口可用于连接一般外设或控制USB接口仪器，一个Micro-D GPIB接口可连接GPIB接口仪器，是基于PXI的混合测试系统控制核心的理想选择。

产品特点
*Intel Core i7-2715QE 2.1 GHz 处理器,加速模式 （Turbo Boost）下单核最高可达 3.0GHz
*双通道 DDR3 SODIMM , 最高支持16 GB 1333 MHz
*系统最大吞吐量 132 MB/s
*集成SATA 硬盘:500 GB (或更大) 7200 RPM HDD或120GB (或更 大)SSD
*两个 USB 3.0 端口和四个 USB 2.0端口,双千兆以太网口
*内置GPIB (IEEE488) 控制器
*支持高级PXI触发功能的触发 I/O
*DVI-I 视频连接端口

订购信息

PXI-3980/M8G/SSD 3U PXI Intel Core i7-2715QE 2.1 GHz 系统控制器，

　　　　　　　　　带8 GB内存 ，120 GB固态硬盘
PXI-3980/SSD 　　3U PXI Intel Core i7-2715QE 2.1 GHz系统控制器，

　　　　　　　　　带4 GB 内存 ，120 GB 固态硬盘
PXI-3980/M8G 　　3U PXI Intel Core i7-2715QE 2.1 GHz系统控制器，

　　　　　　　　　带8 GB内存，500 GB硬盘
PXI-3980 　　　　3U PXI Intel Core i7-2715QE 2.1 GHz系统控制器，

　　　　　　　　　带4 GB 内存，500G硬盘
配件或背板I/O
ACL-IEEE488-MD1-A 25针 Micro-D转 GPIB 线缆, 长1 米

下载技术资料　　发邮件给我们

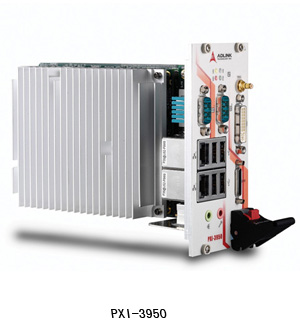

　　凌华科技PXI-3900系列是专为PXI平台混合测试系统而设计研发的PXI嵌入式控制器，采用Intel Pentium M或 Intel Core 2 Duo处理器，能够为各种测试和测量应用提供稳固的操作环境。
　　PXI平台混合测试系统通常是由一个PXI平台和各种执行复杂测试任务的独立仪器组成。PXI-3900系列提供了丰富的接口，包括GPIB、USB和COM端口，用于连接并控制各种仪器。PXI-3900系列同时还提供双千兆以太网端口：一个用于局域网连接，另一个用于控制新一代LXI仪器。

　　结合Intel Core2 Duo T7500 2.2 GHz处理器、GME965芯片组和4GB 667 MHz DDR2内存，使得PXI-3950有能力在多任务环境下利用其一个处理器上的两个计算引擎独立同时完成两个任务。PXI-3920在设计上一丝不苟，以保证产品的高稳定性。CPU和内存芯片焊接在PCB上以保证在冲击和振动环境下的可靠性。铜铝合金散热片散热均匀，有利于保证工作温度的稳定。

　　凌华科技PXI-3900系列结合了各种测量仪器控制接口和可靠的机械及电气设计，完全能够满足PXI平台混合测试系统的各种要求。

产品特点
*兼容PXI Rev 2.2规范
*可升级的计算性能Intel Core2 Duo T7500 2.2 GHz处理器 (PXI-3950)
*板载DDR2内存,最大支持4 GB 667 MHz (PXI-3950)
*集成SATA硬盘,160 GB 7200 RPM
*提供可用于替换硬盘的CompactFlash插槽
*集成I/O,双千兆以太网端口,4个 USB 2.0端口,内置 GPIB (IEEE488)控制器,

　2个RS-232/422/485接口,DVI-I视频接口,高保真音频输出和输入,支持高级

　PXI触发功能的触发I/O
*可编程看门狗定时器

订购信息

PXI-3950 　　　　　3U PXI Core2 Duo T7500 2.2 GHz系统控制器，

　　　　　　　　　带4 GB内存，160 GB硬盘
PXI-3950/M2G 　　　3U PXI Core 2 Duo T7500 2.2 GHz系统控制器，

　　　　　　　　　带2 GB内存，160 GB硬盘
配件或背板I/O
ACL-IEEE488-MD1-A 25针Micro-D转GPIB线缆，1米

下载技术资料　　发邮件给我们

　　凌华科技PXI-3900系列是专为PXI平台混合测试系统而设计研发的PXI嵌入式控制器，采用Intel Pentium M或 Intel Core 2 Duo处理器，能够为各种测试和测量应用提供稳固的操作环境。
　　PXI平台混合测试系统通常是由一个PXI平台和各种执行复杂测试任务的独立仪器组成。PXI-3900系列提供了丰富的接口，包括GPIB、USB和COM端口，用于连接并控制各种仪器。PXI-3900系列同时还提供双千兆以太网端口：一个用于局域网连接，另一个用于控制新一代LXI仪器。

　　结合Intel Core 2 Duo T7500 2.2 GHz处理器、GME965芯片组和4GB 667 MHz DDR2内存，使得PXI-3950有能力在多任务环境下利用其一个处理器上的两个计算引擎独立同时完成两个任务。PXI-3920在设计上一丝不苟，以保证产品的高稳定性。CPU和内存芯片焊接在PCB上以保证在冲击和振动环境下的可靠性。铜铝合金散热片散热均匀，有利于保证工作温度的稳定。

　　凌华科技PXI-3900系列结合了各种测量仪器控制接口和可靠的机械及电气设计，完全能够满足PXI平台混合测试系统的各种要求。

产品特点
*兼容PXI Rev 2.2规范
*可升级的计算性能,Intel Pentium M 760 2.0 GHz处理器 (PXI-3920)
*板载DDR2内存,板贴512 MB 400/533 MHz (PXI-3920)
*集成SATA硬盘,160 GB 7200 RPM
*提供可用于替换硬盘的CompactFlash插槽
*集成I/O,双千兆以太网端口,4个 USB 2.0端口,内置 GPIB (IEEE488)控制器,

　2个RS-232/422/485接口,DVI-I视频接口,高保真音频输出和输入,支持高

　级PXI触发功能的触发I/O
*可编程看门狗定时器

订购信息

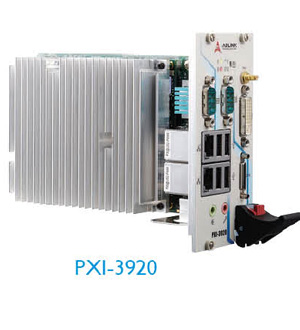

PXI-3920 　　　　　3U PXI Pentium M 760 2.0 GHz系统控制器，

　　　　　　　　　　带512 MB内存，160 GB硬盘
PXI-3920/M1.5G 　　3U PXI Pentium M 760 2.0 GHz系统控制器，

　　　　　　　　　　带1.5 GB内存，160 GB硬盘
配件或背板I/O
ACL-IEEE488-MD1-A 25针Micro-D转GPIB线缆，1米

下载技术资料　　发邮件给我们

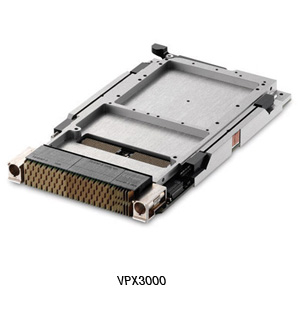

　　凌华科技VPX3000系列是3U VPX处理器刀片，具有第三代Intel Core i7处理器，带移动Intel QM77 Express芯片组。VPX3000系列可提供最高8GB 双通道表贴DDR3-1333/1600 ECC内存，1个PCI Express x8 XMC.3槽位带VITA 46.9 后走线 I/O，和表贴16GB SLC SATA电子盘。VPX3000 提供Gen2 PCI Express x4 (或1xPCIex8 ) 连接到后走线P1，支持DMA和Non-Transparent性能。后走线I/O(P1和P2)包含1000BASE-T，高保真音频 (Line-in, Line-out)，2x SATA 6 Gb/s，1x SATA 3 Gb/s，USB 3.0，USB 2.0，GPIO，VGA，DVI，RS-232，和 RS-422。VPX-R300后走线板可访问VPX3000后走线I/O信号，tBP-VPX3000 3槽测试背板可供用户验证VPX3000功能。VPX3000系列支持加固导冷(带贴护层)，使其非常适合关键任务应用，如军工和航天平台。

产品特点
*四核35 W或双核25 W第三代Intel Core i7处理器，采用QM77 Express芯片组
*表贴DDR3-1333 ECC SDRAM
*2组第二代PCIex4 DP 1/2，带NTB
*2个1000 BASE-BX UTP 1/2 和1个10/100/1000 BASE-T TP1
*1个XMC.3 第二代PCIe x8，带RIO

订购信息

VPX3000/3612/M8/ S16-S1 四核core i7-3612QE 35 带 8GB DDR3 ECC 和

　　　　　　　　　　　　 16GB 板载 SATA SSD, 工作温度-40℃至 75℃
VPX-R300　　　　　　　 VPX3000后走线板面板接口：DVI-I, USB2.0,

　　　　　　　　　　　　USB3.0, 1000BASE-T；后走线板上接口：

　　　　　　　　　　　　 Line-in, Line-out, RS- 232, RS-422, 2x SATA 3.0,

　　　　　　　　　　　　 GPIO针脚, XMC端口
tBP-VPX3000 　　　　　　VPX-3000 3槽测试背板；SLT1-2：VITA65

　　　　　　　　　　　　SLT3-PAY-2- F2U-14.2.3, BKP3-DIS02-15.2.8-1

　　　　　　　　　　　　SLT3 I/O: 2 x COMRJ45, 1 x GbE-RJ45, 1 x DVI-I,

　　　　　　　　　　　　2 x USB, 2 x SATA 6G, 2 x PCIex4, Line-in/out
